新製品のご紹介や、試験機器に関する情報をブログ形式で発信しています。

【仕様】

簡易動的コーン貫入ロッド引抜装置のご紹介

地盤調査で使用される簡易動的コーン貫入試験用のロッド引抜装置です。 この装置は、土壌に打ち込まれた貫入ロッドをテコの原理を利用して効率的に地上へ引き抜くために設計されています。 コーンペネトロメーターやデジタルコーンペネトロメーターのロッド引抜時にも使用できます。 シンプルながらも堅牢な構造により、現場での作業効率を高めるための大切な補助機器です。

軽量・コンパクトで高い携帯性（質量 約10kg） 装置全体の質量は約10kgと、一人でも持ち運びが可能な重量に設計されています。 さらに、長いハンドル部分は3本のパーツに分解可能な構造になっているため、移動時はコンパクトに収納でき、車への積み込みや現場間の移動が非常にスムーズです。
ロッドを曲げずに引ける構造 分解されたパーツの接続部分にはネジ式が採用されています。 現場では各パーツを手で回して繋ぎ合わせるだけで組み立てが完了し、スパナなどの工具は一切不要です。 また、ロッドと接続する「抜取ジョイント」部分には、ユニバーサル（首振り）構造が採用されています。 テコの原理でレバーを押し下げると、支点を中心に円弧を描く動きになりますが、このユニバーサルジョイントが角度の変化を吸収します。 そのため、ロッドに対して常に垂直方向への力だけを伝えることができ、ロッドを曲げてしまうリスクを回避しながらスムーズに引き抜くことが可能です。
テコの原理による労力の劇的な軽減 3本のパーツを連結してハンドルを長くすることで、テコの原理が強力に働きます。 手動作業では全身を使ってもびくともしない固着したロッドであっても、体に負担をかけずに軽い力で確実に引き抜くことが可能です。     安定した引き抜き作業とロッド保護 装置には地面に設置するための円形の台座（ベースプレート）があり、ここを支点として安定した作業が可能です。 手作業では力が不均一にかかりロッドを曲げてしまうリスクがありますが、この装置はガイドに沿って垂直方向に力をかけやすいため、ロッドを保護しながら引き抜くことができます。

製品ページ：KS-237_簡易動的コーン貫入ロッド引抜装置

【オーダーメイド】焼入液冷却温度測定装置

焼入液冷却温度測定装置をオーダーメイド製品としてリリースしました。

焼入液冷却温度測定装置は、焼入れ工程で使用される冷却液（油・水溶性冷却剤など）の冷却性能を定量的に評価するための装置です。 高温に加熱した金属試験片を冷却液に投入し、そのときの温度変化（冷却温度）を記録することで、冷却能力や焼入れ品質を把握できます。本装置は、焼入液の冷却特性を正確に測定するために設計された自動測定システムです。 --------------------------------------------------------------------------------

1.　各部の名称

1	試験棒昇降装置	90～120mm/sec
		本体フレーム
2	試験棒加熱電気炉	チューブ炉　100V　1200W
		上部の耐熱フタは手動
		下部の耐熱フタは自動開閉（ステッピングモーターによる）
		炉内部に石英管
3	焼入液タンク	ステンレス製（SUS304）タンク
		ヒーター100V　500W（丸形）
4	焼入液循環ユニット	マグネットポンプ
5	タンク・循環ユニット移動台車	手動
6	計装機器	加熱炉用熱電対
		サーモスタット　加熱炉安全カバー用
		焼入液タンク用熱電対
		流量計
7	運転制御ボックス	本体フレーム後面に設置
		シグナルタワー付帯（アラーム）
8	運転操作ボタン	非常停止PB、自動運転開始PB
9	運転操作・データ記録用PC	自動運転、手動運転操作用品
		昇降装置の速度、循環ポンプの回転数、試験棒温度、加熱炉温度、 焼入液タンク温度の設定
		測定値の表示
		データロギングソフト　サンプリング周期100msec以下
		データ処理ソフト
		各種異常の表示
10	所要電源	AC100V　30A
11	寸法	W615 × D740 × H1776mm

2.　焼入液冷却温度測定装置の主な特長

1. ボタン一つで試験開始「完全自動運転モード」 試験棒をセットし、自動運転の「開始」ボタンを押すだけで、以下の工程をシステムが完璧にコントロールします。 • 自動加熱制御 加熱炉および試料（冷却液）をPID制御で正確に設定温度まで加熱・保温します。 • 自動搬送システム シリンダが自動で原点復帰、加熱位置、冷却位置へとスムーズに移動します。 • 自動記録開始 冷却液への投入と同時にデータ記録を開始し、設定条件（時間または温度）に達すると自動で終了・保存します。



2. 高度な解析機能と視覚的なグラフ表示

取得したデータは即座にグラフ化され、焼入性能の評価に必要な指標を自動計算します。 • 多彩なグラフ表示 「冷却速度曲線」に加え、「蒸気膜段階接線」や「沸騰段階接線」を表示・非表示切り替え可能です。 • 自動計算項目 特性温度、特性時間、最大冷却速度、特定の温度区間における冷却時間を瞬時に算出・表示します。

3. スムーズに作成できる「成績書作成機能」

験後のデータ処理は、付属ソフトウェアにより一括して行うことができます。 専用の「成績書作成画面」により、複雑なデータ処理作業を効率化します。 • 簡単3ステップ 「①ファイル選択」→「②データ変換」→「③データ書込」の順に進めるだけで、報告書形式のデータが完成します。 • 柔軟な出力形式 作成した成績書は、直接印刷するだけでなく、Excel保存やPDF保存にも対応しており、ペーパーレス化やデータ共有をサポートします。

4. 充実した安全性とカスタマイズ性

• 万全のエラー検知 過昇検知、温度センサ異常、流量下限、感震センサ作動など、多数の異常検知機能を搭載。 異常発生時はブザー（設定によりON/OFF可）と画面表示で即座に知らせ、安全を確保します。 • 詳細な設定 加熱炉や試料ヒータの制御方法（ON/OFFまたはPID）や、各センサの校正値など、運用に合わせた詳細な設定が可能です。 製品ページ：焼入液冷却温度測定装置 ------------------------------------------------------------------------------- 焼入液冷却温度測定装置は、試験の再現性と作業効率を大幅に向上させ、品質管理や研究開発の現場を力強く支援する装置です。 関西機器製作所では、お客様のニーズに合わせた各種試験機・専用装置を設計から製作まで一貫して対応しております。 ご相談やお見積もりなど、どうぞお気軽にお問い合わせください。

お問い合わせ先

お電話でのお問い合わせ　06-6961-7637 メールでのお問い合わせ　お問い合わせフォームよりお問い合わせください。

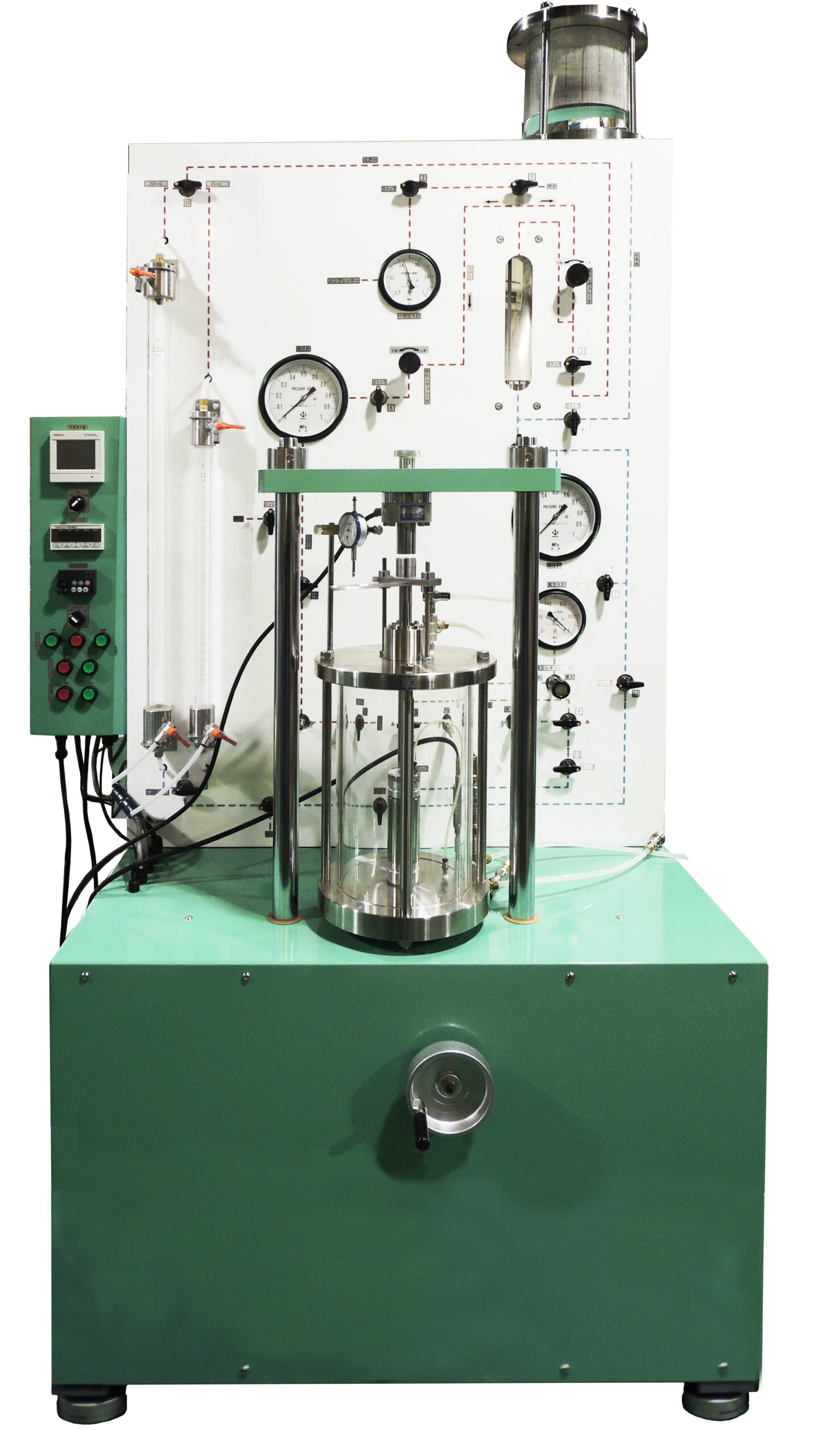

土の三軸試験装置（供試体φ5×10・φ10×20兼用）のご紹介

  三軸試験とは、土の強さや変形の特性を調べるために、試料に3方向から圧力をかけて行う代表的な土質試験です。 地盤の安定性や安全性を評価するうえで欠かせない試験として、土木・建設分野を中心に広く活用されています。   このたび当社では、地盤評価に役立つ三軸試験機を新たに製作いたしました。 土質工学会の試験基準に準じて設計されており、UU・CU・CUバー・CDの各種三軸圧縮試験に対応可能です。   地盤の状態を正確に把握できる信頼性の高い試験データの取得をサポートし、安心・安全な設計や施工の実現に貢献します。

土の三軸試験の目的と試験方法

<目的> 地盤（土）の「せん断強さ（壊れにくさ）」や「変形のしやすさ」 を調べる  <得られる情報> ●粘着力（C） ●内部摩擦角（φ） ●有効応力・間隙水圧など

<試験方法>

❶ 円柱状の供試体(土の試料)を作成し、薄いゴム膜で包む。
❷ 三軸室に供試体を入れ、水圧による側圧を加える。
❸ 所定の速度で荷重を加えて(鉛直方向に力を作用させる)供試体が壊れるまで載荷を続ける。
❹ 試験条件・応力状態・破壊時のデータを整理して、せん断強度パラメータ(粘着力Cと内部摩擦角φ)を導出する形で記録する。

    <対応試験方法> CU・CD・UU試験は、三軸圧縮試験の排水・圧密条件によって分類される方法で、それぞれ異なる地盤の状態や目的に応じて使い分けられます。

製品ページ： KS-154_土の三軸試験装置　供試体φ5×10・φ10×20兼用

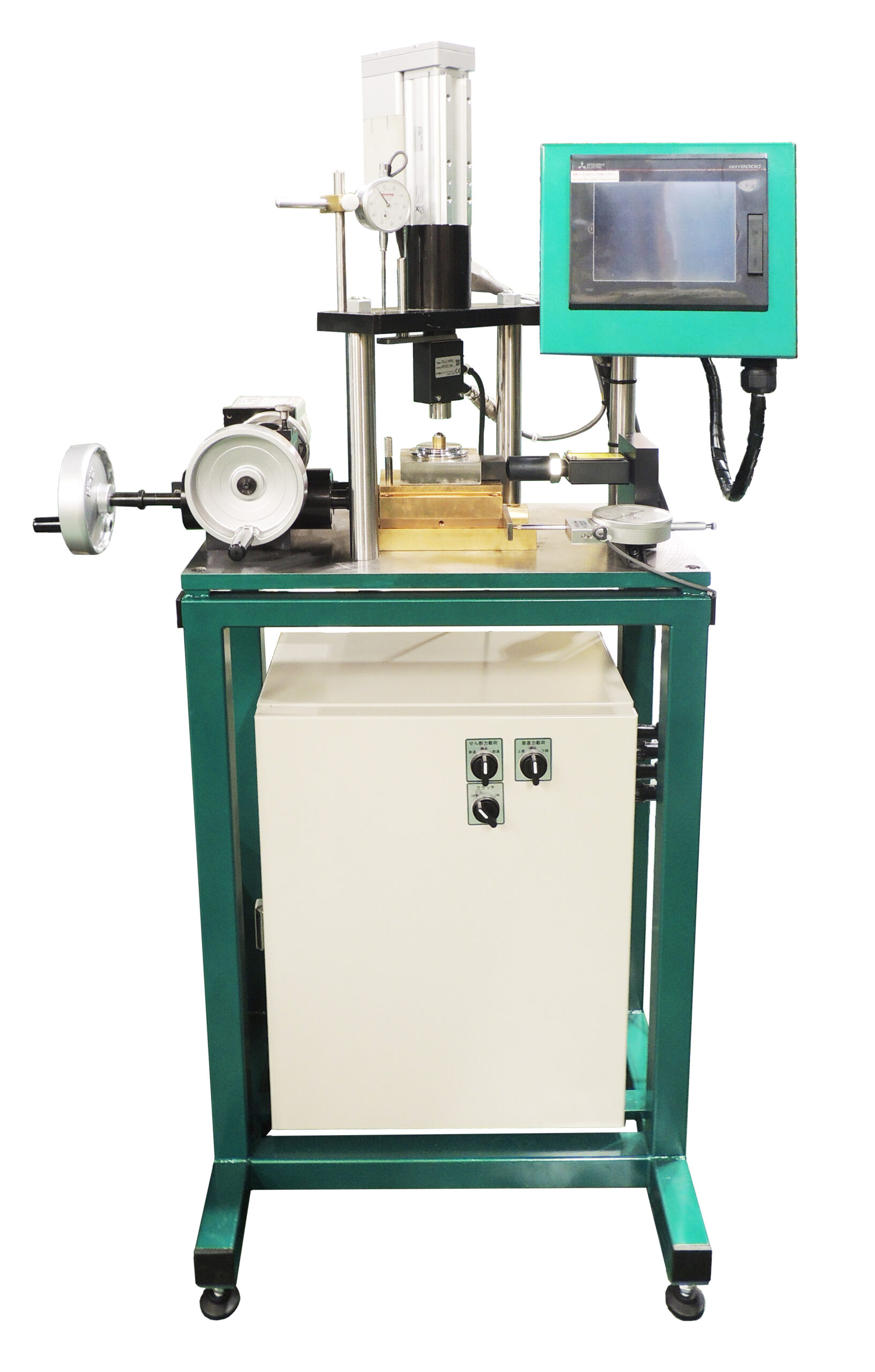

「小型一面せん断試験機」は、地盤や土質のせん断強度を評価するための装置で、特に斜面安定性や地滑り予測などに活用されます。 弊社ではこれまで、手動式および電動式の小型一面せん断試験機を展開していましたが、今回新たにデジタル式モデルを製作し製品化いたしました。   デジタル技術を搭載することで、 ①　試験精度の向上 ②　圧密荷重およびせん断変位を設定条件に基づいて自動で実施 ③　試験データの取得・管理の効率化 が可能となり、より信頼性の高い試験結果を迅速に得ることができます。   従来機と同様の耐久性を維持しながら、ロードセルによる荷重計測やデジタル変位センサーによる高精度な変位記録など、現場ニーズに応える機能を多数搭載しています。

構成

多機能タッチパネル搭載

※一部抜粋

小型一面せん断試験機ラインナップ

KS-174 手動型小型一面せん断試験機	KS-173 電動型小型一面せん断試験機	KS-236（当該製品） デジタル型小型一面せん断試験機
・シンプルで故障が少ない。 ・電源不要。 ・ウエイトで荷重をかける。 ・操作は簡単だが手間がかかる。	・モータ駆動で繰返し試験が容易。 ・速度設定器で一定速度でのせん断が可能。	・ロードセルを搭載。 ・自動制御・データ記録が可能。 ・タッチパネルで操作が簡単。 ・高性能・多機能。



仕様(当該製品)
