万能試験機は、
①CBR試験法にもとづき貫入試験を自動でおこなうことができます。
②土の一軸圧縮試験方法にもとづき、供試体の一軸圧縮強さを求めることができます。
③スクリュージャッキを0.05～52mm/minの速度に設定して載荷試験ができます。
④モルタル圧縮試験
⑤マーシャル安定度試験
⑥アスコンの一軸圧縮試験

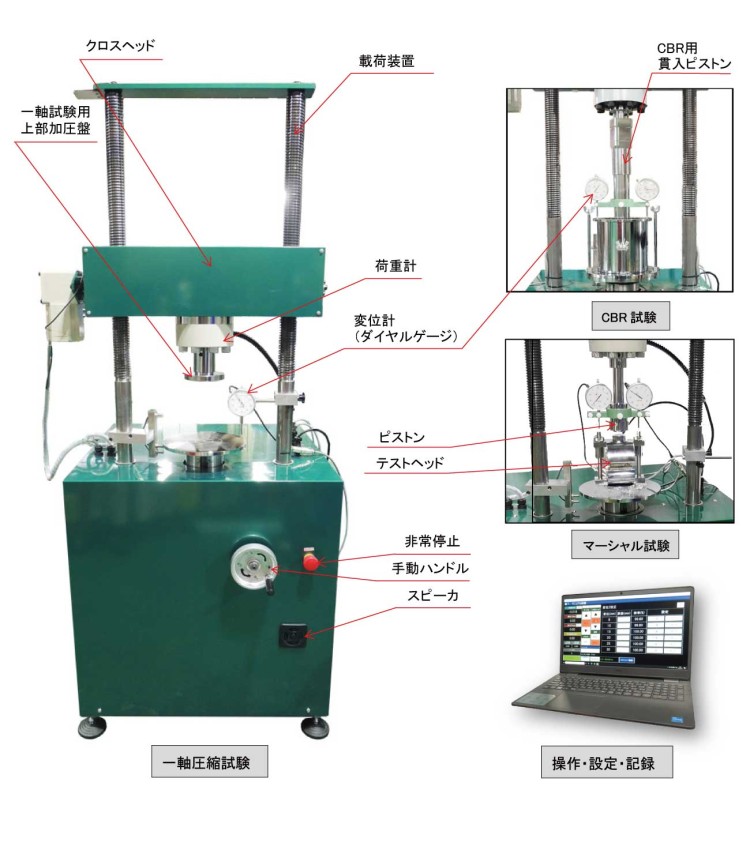

【試験機本体】
【仕様概要】
| 載荷装置 | ・圧縮能力100kN |
|---|---|
| 電動スクリュージャッキ式 | |
| 電磁クラッチで手動と電動を切替 | |
| ・電動昇降式クロスヘッド | |
| 荷重計（ロードセル） | 2、5、10、20、50、100kN＋オートレンジ |
| 変位計 | アナログ表示付きデジタル型 2式 0.01～30mm |
| 加圧治具 | ・球座付加圧盤 |
| ・CBR用貫入ピストン | |
| ・マーシャル用球座付ピストンおよびテストヘッド | |
| ・ダイヤルゲージホルダー | |
| 表示機器（PC） | ・載荷装置の操作 |
| ・試験方法の選択および試験条件の設定 | |
| ・各試験結果の表示および記録 | |
| ・試験結果の編集 | |
| 記録出力ソフト | ・PCで荷重と変位のトレンドを表示 ・データ取り込み、試験記録ファイルの作成 |
| 重量 | 約350kg |
| 寸法 | 幅759mm×奥行734mm×高さ1778mm |
| 電源 | 3相200V 15A |
【試験方法】
| 試験名 | 載荷速度 | 試験終了条件 | 試験記録 | 生データ |
|---|---|---|---|---|
| 高強度の土の一軸試験 | JIS A 1216準拠 | JIS A 1216準拠 | JIS A 1216準拠 | 荷重および変位 |
| CBR貫入試験 | JIS A 1211準拠 | JIS A 1211準拠 | JIS A 1211準拠 | 荷重および変位 |
| 安定処理土の一軸試験 | JIS A 1216準拠 | JIS A 1216準拠 | JIS A 1216準拠 | 荷重および変位 |
| モルタル圧縮試験 | 0.05mm/min（一定） | 最大荷重の90％ | 応力時間線図 荷重時間線図 変位時間線図 |
荷重および変位 |
| 速度変更可 | 終了荷重変更可 | |||
| マーシャル試験 | 50mm/min（一定） | 最大荷重の90％ | 荷重ひずみ線図/安定度フロー値 荷重時間線図 変位時間線図 |
荷重および変位 |
| 速度変更可 | 終了荷重変更可 | |||
| アスコンの一軸試験 | 0.05mm/min（一定） | 最大荷重の90％ | 応力時間線図 荷重時間線図 変位時間線図 |
荷重および変位 |
| 速度変更可 | 終了荷重変更可 |

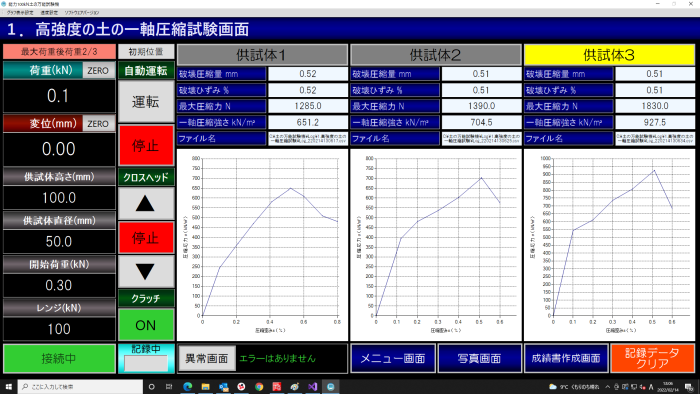

高強度の土の一軸圧縮試験画面

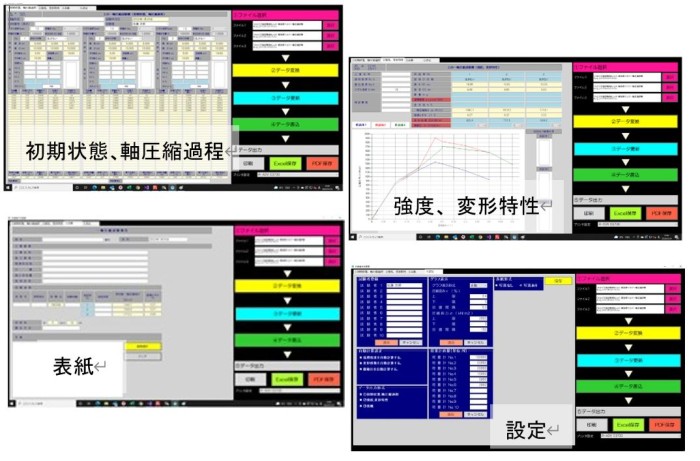

成績書作成画面
