【オーダーメイド試験機】能力5000kN 竪型・能力2000kN 横型試験機用載荷装置のご紹介

製品情報

【オーダーメイド試験機】能力5000kN竪型・能力2000kN横型試験機用載荷装置

能力5000kN(500ton)と能力2000kN(200ton)の圧縮試験機の載荷装置の紹介です。機器構成は油圧シリンダ、ロードセル、球座付き加圧盤、油圧ユニット、制御盤&表示器となります。竪型載荷装置または横型載荷装置に対応させることができます。荷重速度はマニュアルハンドルで簡単に調整できる工夫を施しています。また、計装機器からのデータをパソコンまたはデータロガーに入力することができ、様々なデータ処理に活用いただけます。

<機器の構成> 油圧ジャッキ ■油圧ジャッキ　　　　　　　　　　　　　　　　　　　　　　■油圧ジャッキ 推力5000kN　　　　　　　　　　　　　　　　　　　　　　　推力2000kN ジャッキストローク300mm　　　　　　　　　　　　　　　　ジャッキストローク300mm ■ロードセル　　　　　　　　　　　　　　　　　　　　　　　■ロードセル 能力5000kN　　　　　　　　　　　　　　　　　　　　　　　能力2000kN

油圧ユニット

■油圧ユニット
・油圧タンク
・油圧ポンプおよびモータ
・電磁式方向制御弁
・流量調整弁、リリーフ弁・液面計、油温計、圧力計等

表示器および運転制御盤

■能力5000kN

タッチパネル	測定レンジ	5レンジ 5000 2500 1000 500 250 (2000kNは、2000 1000 400 200 100) タッチパネルでレンジ切替
	試験力表示	タッチパネル表示（表示単位kN）実荷重および最大荷重値を表示グラフ（時間-荷重）を表示
	ロギング機能	最大21試験記録
	撮影画面表示機能	試験結果の一覧をタッチパネルに表示
	安全装置	インバータ異常サーボアンプ異常荷重上限油圧圧力上限非常停止
	ログ内容の外部保存	SDカード
操作盤	油圧ポンプON,OFFボタン加圧、停止、減圧スイッチ低速、中速、高速スイッチ（ジャッキ動作速度）ハンドル（モータインバータ）減圧バルブスイッチ非常停止ボタン
表示盤	最小目盛	1/1000
	信号出力	荷重値の出力端子（電圧出力±10V）

所要電源三相200V 60A ×　2式（120A）

→ 続きを読む

2019

07/01

関西機器製作所第59期棚卸し&バーベキュー大会

スタッフブログ

弊社では例年期末最終日に慰労と来期への決起を図るため、社員全員でバーベキュー大会を開催しています。来期は令和最初の節目ともなる第60期を迎えます。気持ちを新たに社員一丸となって社会に貢献しますので、どうぞよろしくお願い致します。

☆棚卸しの様子☆

製品数が多く、ネジ等細かい部品も1つずつカウントする為、大変な作業ですが、これが終われば待ちに待ったバーベキュー! 効率よく終わらせるよう頑張っています。

☆バーベキュー☆

社長筆頭に食材の買い出しや準備、火起こし等それぞれ普段からのチームワークの成果か、自然と担当別に別れバーベキューの準備も手際よく動き回ります★ 時々肉の油でビックリする程の火に包まれそうにもなりましたが、ブランド和牛や新鮮な海鮮類、美味しいお酒に社員大盛り上がりでした。

→ 続きを読む

2019

06/24

アナログモニタ用2出力変換器(試作品)のご紹介

製品情報

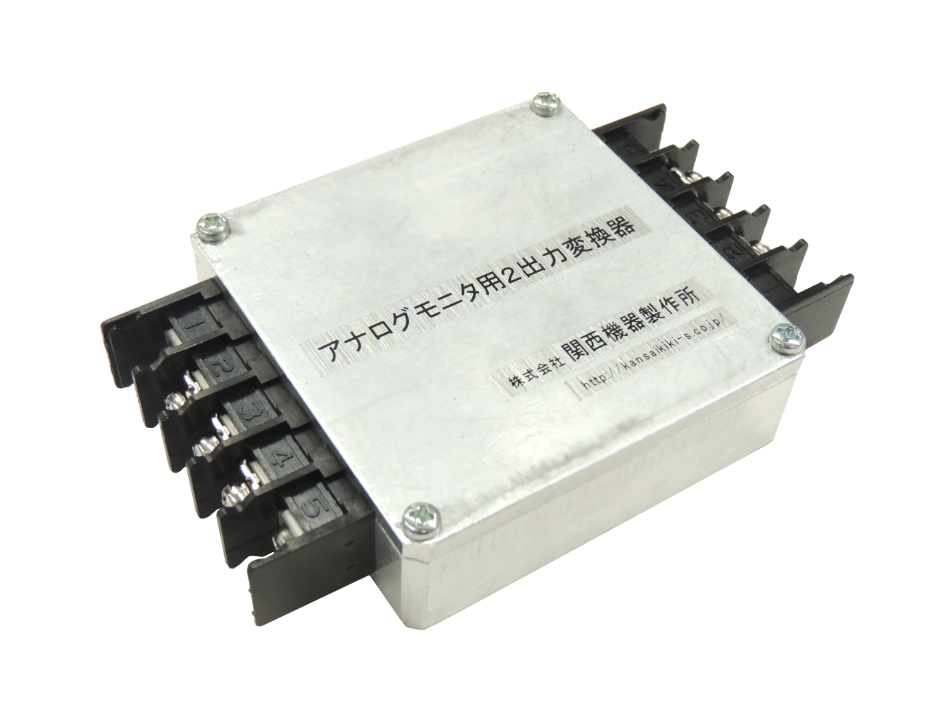

アナログモニタ用2出力変換器(試作品)のご紹介

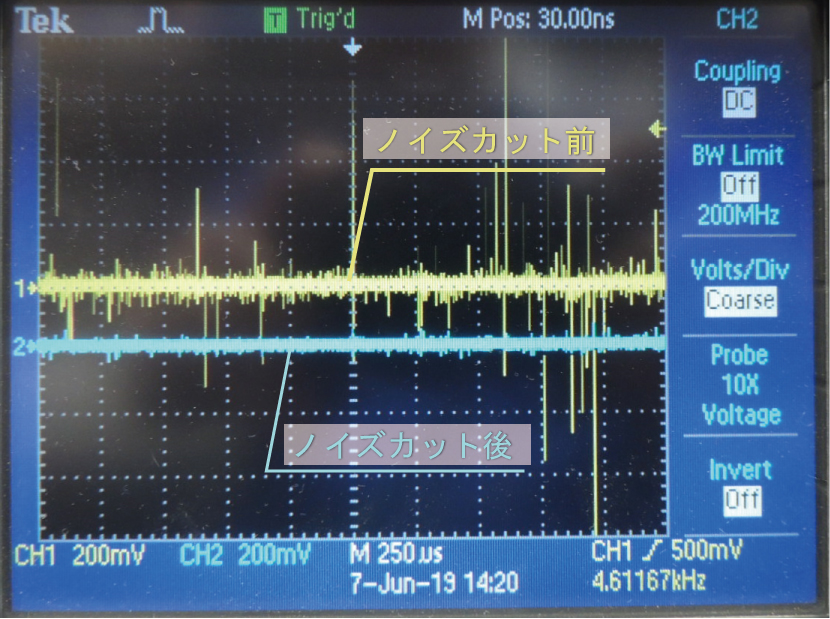

主要機能 ① アナログモニタをシーケンサとログモニタの２出力に変換します。 ② サーボアンプ等のアナログモニタに重畳しているノイズをカットします。 ③ 放射ノイズに強い金属シールドケース構造です。 [caption id="attachment_9756" align="alignleft" width="700"] 変位計の歪み信号にインバータノイズが重畳している状況での使用例[/caption] 200mV/div　250us/div CH1（黄色） …ロードセルアンプの電圧出力 CH2（青色） …アナログモニタ用２出力変換器のOUT1 ノイズの周波数成分である6MHz〜100MHzを40dBカットします。図では±１V程度のスイッチングノイズがアナログモニタに重畳していますが±10mV以下にカットします。 [caption id="attachment_9036" align="alignleft" width="700"] ケース材質：アルミ
接続方式：M3ネジ端子接続
取り付けは、裏面のM3タップ（４ヶ所）でプレートに固定してください。DINレールに取り付ける場合はオプションのDINレール対応取付金具を使用してください。[/caption] -------------------------------------------------------------------------------------------------------------------------------------------------------------- 関西機器製作所は長年に渡り積み上げてきた高い技術力で、お客様のご要望に応じた仕様の試験機やオーダーメイド設計を承っております。これまでの実績を生かし、クオリティにこだわった製品を皆様のもとにお届けします。試作品・試作モデルのご要望はぜひ弊社にお気軽にご相談ください。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

→ 続きを読む

2019

06/21

ホームページ(製品紹介ページ)リニューアルのお知らせ

製品情報

いつも関西機器製作所のホームページにアクセスいただき、誠にありがとうございます。この度、下記当社ホームページ(製品紹介ページ)をリニューアルいたしました。 https://test.kansaikiki-s.co.jp/wp/product/

お客様により快適にホームページを使っていただけるように、製品紹介ページを整理し、製品を 「分類別カテゴリ」・「規格別カテゴリ」から検索可能な形式にし、分かりやすく見やすいレイアウトにしました。 ※製品番号からの検索は引き続き右上の「製品検索」欄から可能です。今後もよりいっそう充実したホームページにしていきますので、引き続きよろしくお願い申し上げます。株式会社関西機器製作所

→ 続きを読む

2019

06/14

決算休業のお知らせ

お知らせ

令和元年6月吉日

お客様各位

株式会社　関西機器製作所

決算休業のお知らせ

拝啓　貴社益々ご清栄のこととお慶び申し上げます。

さて誠に勝手ながら6月28日（金）は弊社決済棚卸の為、出荷業務を休止させていただきます。

また、サミット缶・プラモールド・ソノモールド・ヒットワン等使い捨て型枠につきましては、例年は通常通り出荷いたしておりましたが、本年度はG20大阪サミット開催による交通規制の影響の為、併せて出荷業務を休止させて頂きます。

ご迷惑をおかけいたしますが、宜しくご了承いただきます様、お願い申し上げます。

敬具

→ 続きを読む

2019

06/13

近日製品化決定！デジタルスランプ検尺(試作品)のご紹介

製品情報

近日製品化決定！デジタルスランプ検尺(試作品)のご紹介

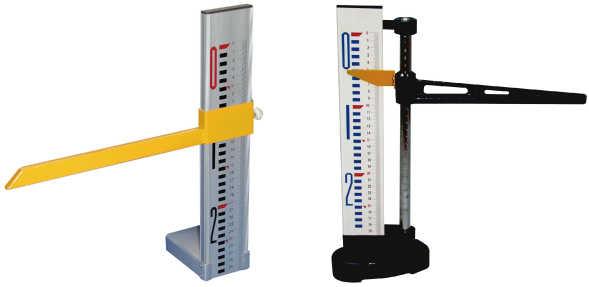

「JIS A 1101 コンクリートのスランプ試験方法」に使用する検尺です。従来は写真撮影のために「スタッフ付検尺」や「写真撮影用検尺」を使用していましたが、スランプ測定値を表示器にデジタル表示するので写真撮影が可能です。 [caption id="attachment_9163" align="aligncenter" width="300"] 写真撮影用検尺　　スタッフ付検尺[/caption]

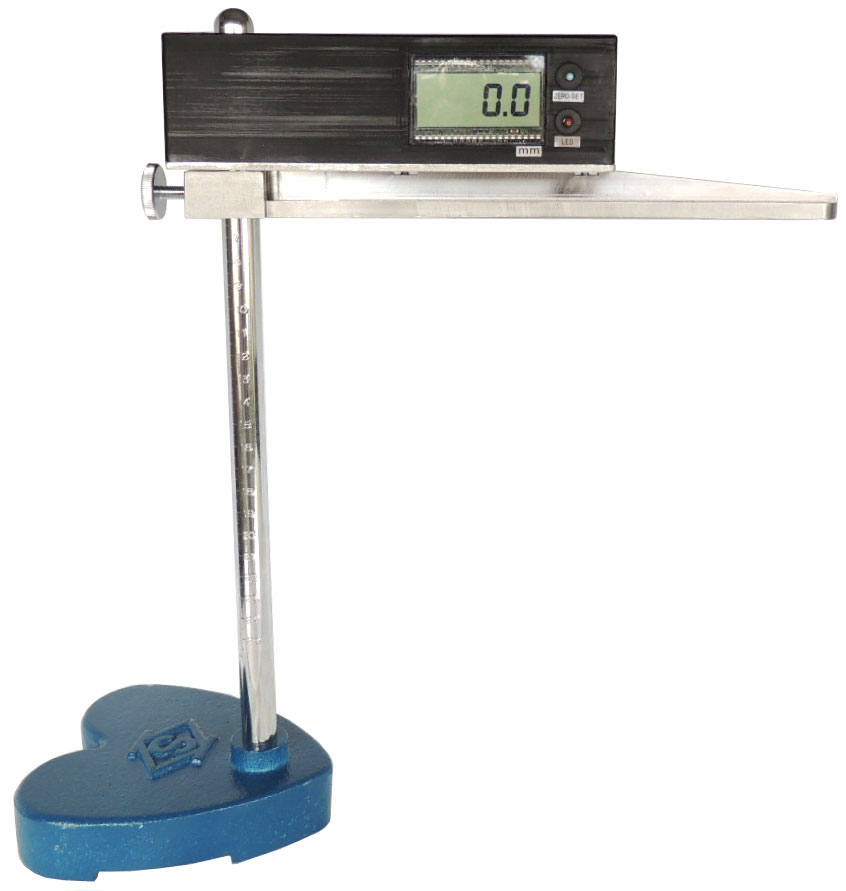

[caption id="attachment_9417" align="alignleft" width="665"] デジタルスランプ検尺[/caption]

【使用方法】

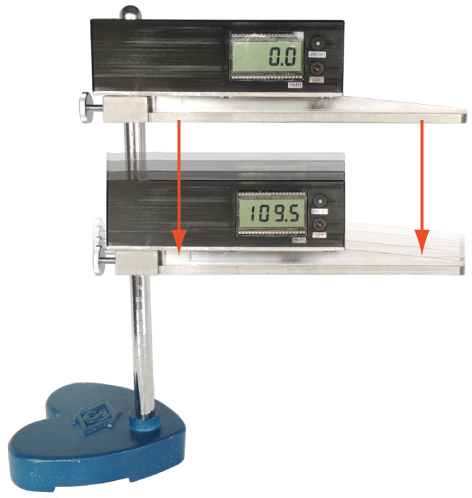

スランプコーンに検尺を合わせてゼロセットボタンを押して測定値を0.0㎜にセットします。スランプコーンを抜き取ってコンクリートのスランプを検尺で測定します。測定範囲は300㎜、測定単位は0.2㎜、測定精度は±1.0㎜です。

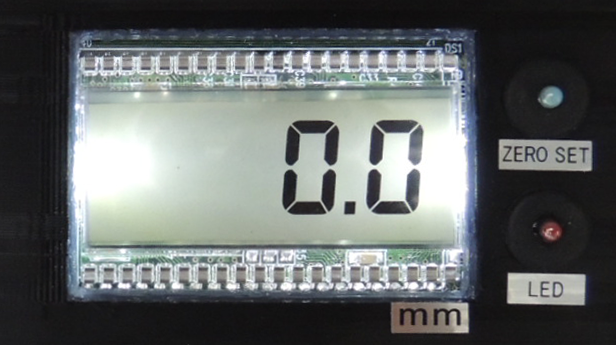

LEDボタンを押すことで表示器の照明をON/OFFできます。

防滴構造により屋外使用が可能です。コンクリートが付着した場合は、2ヵ所のネジを緩めて移動距離検出器を取り外す事で、水洗いが可能です。

関西機器製作所は長年に渡り積み上げてきた高い技術力で、お客様のご要望に応じた仕様の試験機やオーダーメイド設計を承っております。これまでの実績を生かし、クオリティにこだわった製品を皆様のもとにお届けします。試作品・試作モデルのご要望はぜひ弊社にお気軽にご相談ください。

関連規格：JIS A 1101 コンクリートのスランプ試験方法

→ 続きを読む

2019

06/06

「G20大阪サミット」開催に伴う交通規制の影響によるお届け遅延のお知らせ

お知らせ

平素は格別のご高配を賜り、厚く御礼申し上げます。標記の件につきまして、2019年6月28日(金)・29日(土)にG20大阪サミットが開催されるため、前後を含めた大規模な交通規制が計画されております。

これに伴いまして、6月27日(木)から7月2日(火)頃まで、関西地方の一部地域がお届け先または発送元となる荷物のお届けに遅れが生じる可能性があります。（※交通規制の状況等の影響によっては対象地域以外でも遅れが生じる場合があります。）
また、この期間中の荷物は、お届け日指定ならびにお届け時間帯の指定はお受けする事ができません。お客様にはご迷惑をお掛けしますが、あらかじめご了承くださいますようお願い申し上げます。

→ 続きを読む

2019

05/20

近日製品化決定！　フロー測定スケール(試作品)のご紹介

製品情報

近日製品化決定！　フロー測定スケール(試作品)のご紹介

「JIS A 1150 コンクリートのスランプフロー試験方法」に使用する試験器です。従来品はメジャーと測定用補助器具が一体化したフロー測定器です。試作段階ではありますが、今回の設計変更により、コンクリートのフローをレーザーにより測定することが可能になりました。測定ボタンを押すと表示器に測定値を表示する為、瞬時に測定が可能です。

測定単位は0.001m、測定精度は±0.002㎜(測定距離範囲0.2ｍ～1.0m)です。

過去3回まで履歴表示され、写真撮影の必要がなく作業の効率化が図れます。

バックライトボタンを押すことで表示器の液晶バックライトが付き、暗いところでも測定数値が確認しやすくなりました。

防滴構造により屋外使用が可能です。

コンクリートが付着した場合は、ツマミネジを緩めて測距モジュールを取り出すことで水洗いが出来ます。

関西機器製作所は長年に渡り積み上げてきた高い技術力で、お客様のご要望に応じた仕様の試験機やオーダーメイド設計を承っております。これまでの実績を生かし、クオリティにこだわった製品を皆様のもとにお届けします。試作品・試作モデルのご要望はぜひ弊社にお気軽にご相談ください。

関連規格：JIS A 1150 コンクリートのスランプフロー試験方法

→ 続きを読む

2019

05/20

KC-255-B　プレパクトフローコーン(Ｐロート)組立式ケース付きのご紹介　■実用新案登録中■

製品情報

KC-255-B プレパクトフローコーン(Ｐロート)組立式ケース付きのご紹介

実用新案登録中 ・土木学会規準『プレパックドコンクリートの注入モルタルの流動性試験方法』JSCE-F521-1999適合品です。・流出口から指を離してモルタルを流出させ、モルタル流が初めて途切れるまでの流下時間をストップウォッチで測定します。今回の仕様変更は、従来品の三脚の一部分をネジで簡単に取り付け＆取り外し可能に、また試験中ストップウォッチを設置できる様に架台の一部をフック型に仕様変更しました。試験前後はコンパクトにまとまり、工具ケース等に収納可能です。持ち運びにも便利になりました。
[caption id="attachment_10462" align="alignleft" width="300"] ケースサイズ[/caption]

[caption id="attachment_9123" align="alignleft" width="700"] KC-255-B Pロート(プレパクトフローコーン)組立式　ケース付き　一式[/caption]

関連製品：KC-255-B_プレパクトフローコーン(Ｐロート)組立式ケース付き

関連製品：KC-255 プレパクトフローコーン

関連製品：KC-58 ストップウォッチ　24時間・100時間
