土質試験機【一軸圧縮試験】土の一軸圧縮試験機(能力5kNデジタル型)　自動式

※画像をクリックすると
　拡大表示されます

製品番号	KS-205-C
製品名	土の一軸圧縮試験機(能力5kNデジタル型)　自動式
カテゴリ	土質試験機【一軸圧縮試験】
試験方法	土の一軸圧縮試験方法
規格番号	JIS A 1216

360°製品画像

紹介動画・記事

情報ブログタイトル

仕様・詳細

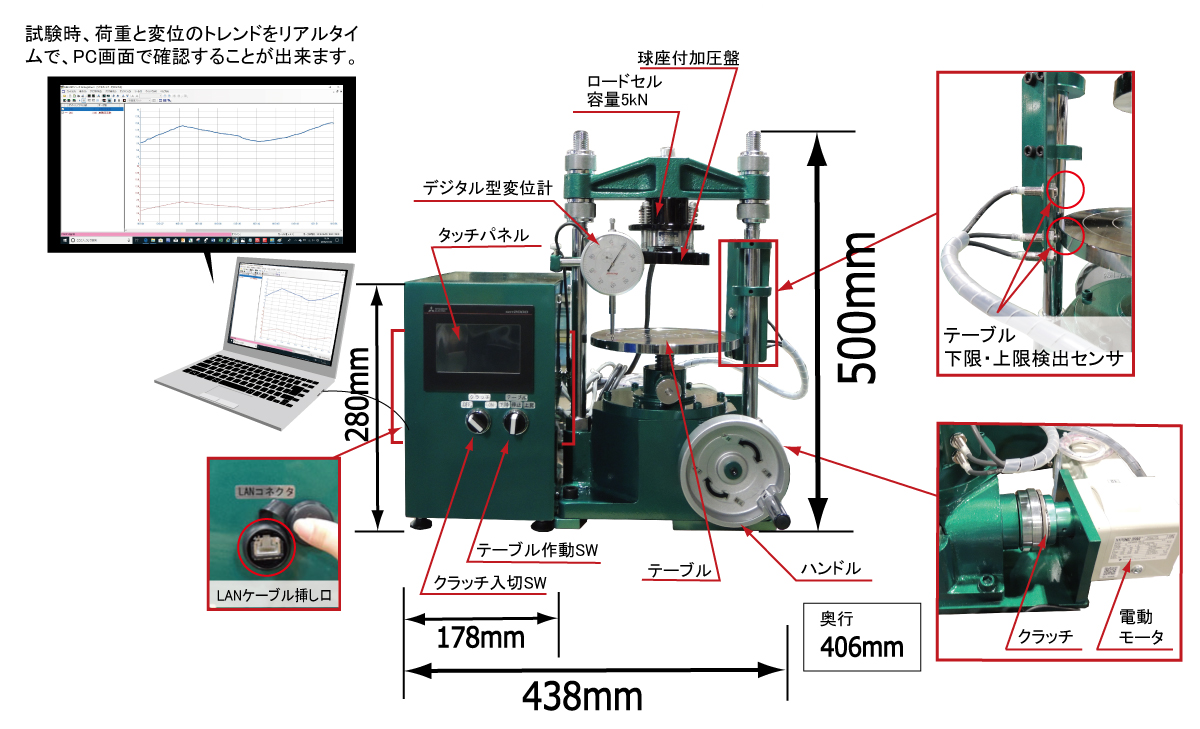

【KS205C】土の一軸圧縮試験機 / 能力5kNデジタル型自動式

ロードセル、ロードセル表示器、電動モータ、電磁クラッチに加えてデジタル型変位計及びタッチパネルを搭載し、土の一軸試験を自動判定で実施できる試験機です。
従来通りの手動ハンドル、手動電動操作による試験も可能。
荷重値および変位量をリアルタイムでPCに取込み、CSV形式データで保存可能。
オプション保存した試験データを成績書に変換する成績書作成ソフト

<仕様>

型式	A	B	C 【本製品】	D
	能力5KN デジタル型	能力5KN デジタル型	能力5KN デジタル型	能力10KN デジタル型
	手動式	電動式	自動式	自動式
載荷装置	手動スクリュージャッキ式	電動スクリュージャッキ式（電磁クラッチ使用）
載荷装置	手動スクリュージャッキ式	セレクトスイッチで手動と電動を切替
載荷速度	－	0.5～5.0㎜/min	上昇速度：0.3～2.0mm/min
載荷速度	－	0.5～5.0㎜/min	下降速度：0.3～5.5mm/min
荷重計	ロードセル：容量 5kN		ロードセル：容量 5kN	ロードセル：容量 10kN
荷重計	ロードセル：容量 5kN		測定レンジ： 4レンジ [5kN　2kN　1kN　500N]＋オートレンジ	ロードセル：容量 10kN
荷重表示	表示器		タッチパネル
変位計	アナログ型		デジタル型
	測定範囲：0～30mm
	目量：0.01mm
変位表示	ダイヤル		ダイヤル
変位表示	ダイヤル		タッチパネル
支柱間隔	200mm
上部加圧盤	直径：110mm
下部加圧盤	直径：150mm
運転方法	手動	手動電動操作 ※インバータで速度設定可能	手動電動操作 ※タッチパネルで速度設定可能
運転方法	手動	手動	自動 ※自動運転はJIS A 1216の試験終了要件に準ずる
電源	AC 100V
異常警報	なし		各異常をタッチパネルに表示
荷重値と変位値の記録	なし		・PCにトレンドを表示、測定値をCSV形式ファイルで保存
荷重値と変位値の記録	なし		・試験記録ドキュメント作成ソフト
質量	約24kg	－	－	－
質量	ロードセル付き：約25kg	－	－	－

－試験データの取り込み
　～成績書の作成までの作業が簡単に－

土の一軸圧縮試験機ソフトウェアのご紹介

土の一軸自動圧縮試験機のオプションとして、試験データをパソコンに取り込み、JIS A 1216　に準拠した成績書を作成するアプリケーションをご提供できます。

お客様のニーズに合致したアプリケーションに変更することも可能ですのでご相談ください!!

※自動運転以外に安価な電動式等もございますのでご相談ください

1.　試験データの取り込みは、USBケーブルでPCと接続して専用アプリケーションを開くだけ!
2.　試験機の試験開始、終了と連動して記録開始～データ保存までを自動で行います
3.　試験データを成績書の表示形式(※1)に変換
あとは手順に沿って入力＆ボタンを押すだけ
4.　成績書は『表紙』『強度・変形特性』『初期状態・軸圧縮過程』の３つで構成
5.　標準仕様として、データ取り込みのみのソフト(※2)もあります

【アプリケーションソフト】

	標準仕様	オプション仕様
機能	試験データ取り込み	試験データの取り込み～成績書作成
データの取り込み方法	手動、自動	自動
記録間隔	100msec / 1sec / 5sec / 10sec	100msec
データ出力形式	CSVファイル	CSVファイル

【PCスペック】

OS	Windows10～11
コア数	4以上
スレッド数	4以上
メモリ	4GB以上
ﾀｰﾎﾞﾌﾞｰｽﾄ利用時の最大周波数	2.6GHz以上
ﾌﾟﾛｾｯｻﾍﾞｰｽ動作周波数	1.10GHz以上
解像度	1920×1080
必要なアプリケーション	Microsoft Excel2013以降
