シーケンサーとタッチパネルを搭載して、下記の設定および管理をおこないます。
- ● 載荷圧の管理
- ● 転圧輪の温度管理
- ● スライド速度の管理
- ● 転圧の往復回数の管理
製品紹介
※画像をクリックすると
拡大表示されます
| 製品番号 | KA-99 |
|---|---|
| 製品名 | ローラーコンパクター |
| カテゴリ | アスファルト試験【その他】 |
| 試験方法 | ジオテキスタイル及びその関連製品―インターロッキングブロック舗装下の損傷試験（ローラコンパクタ法） |
| 規格番号 | JIS A 1229 |
紹介動画・記事
| 情報ブログタイトル |  |
|---|
仕様・詳細

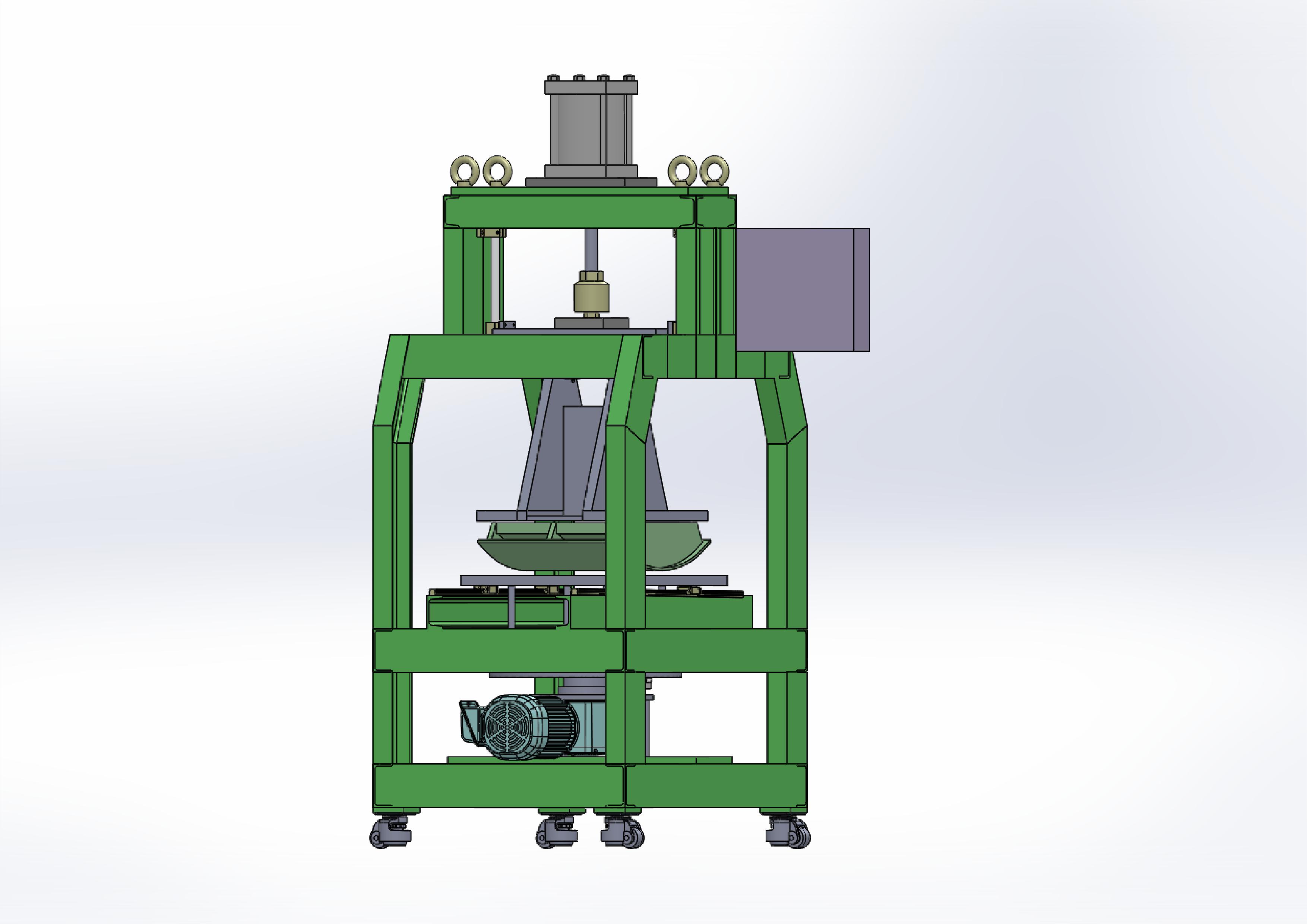

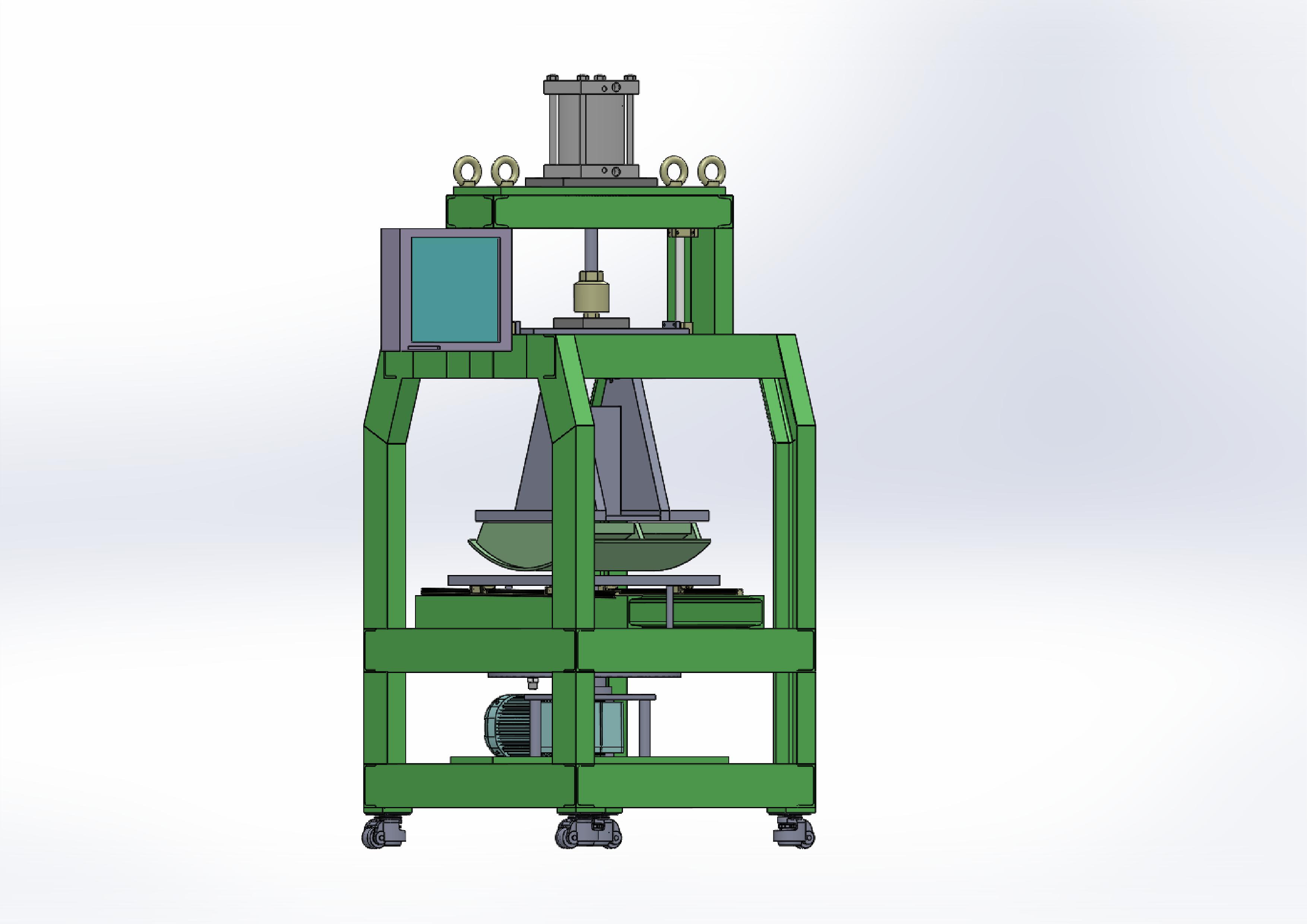

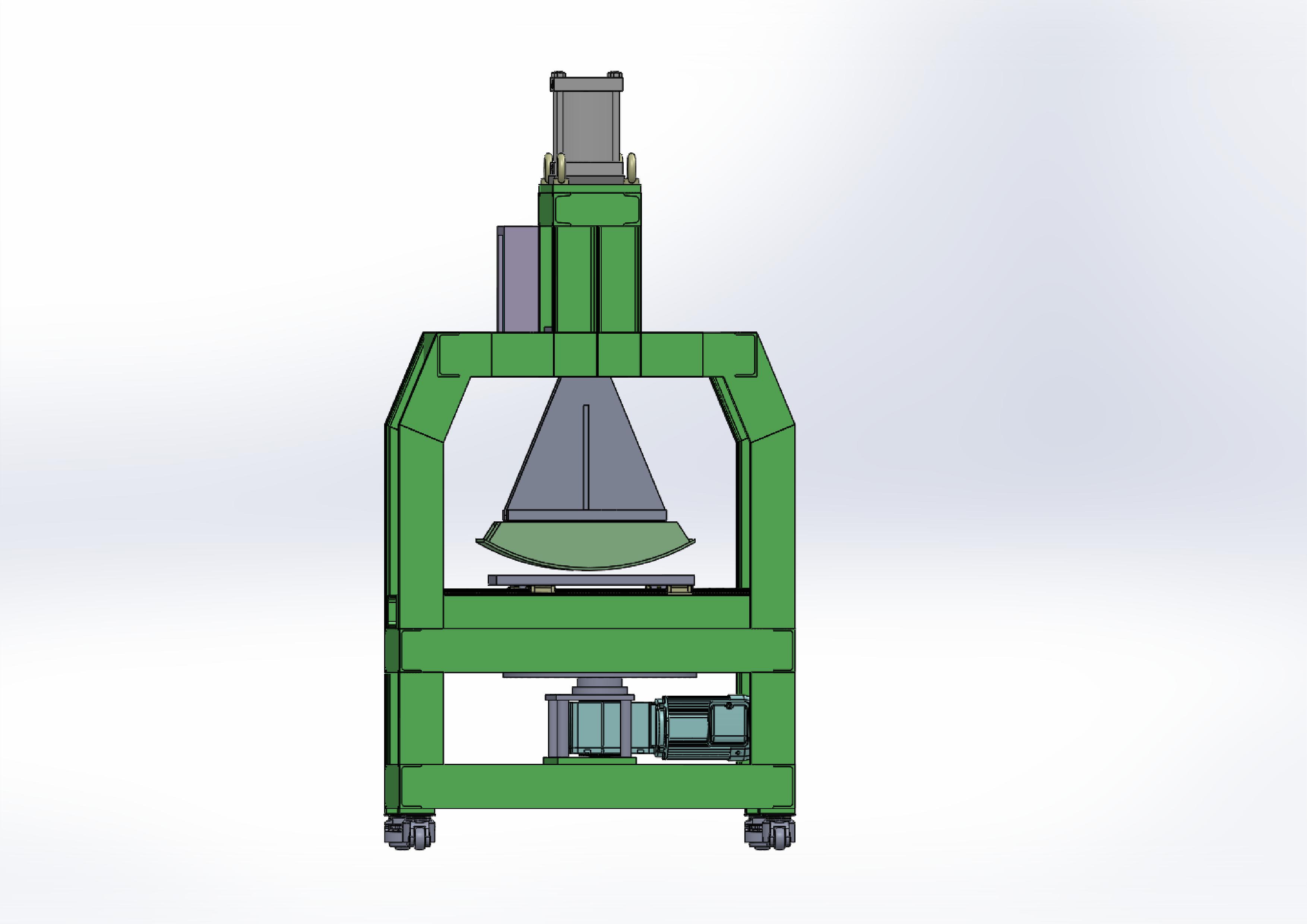

【KA99】ローラーコンパクター

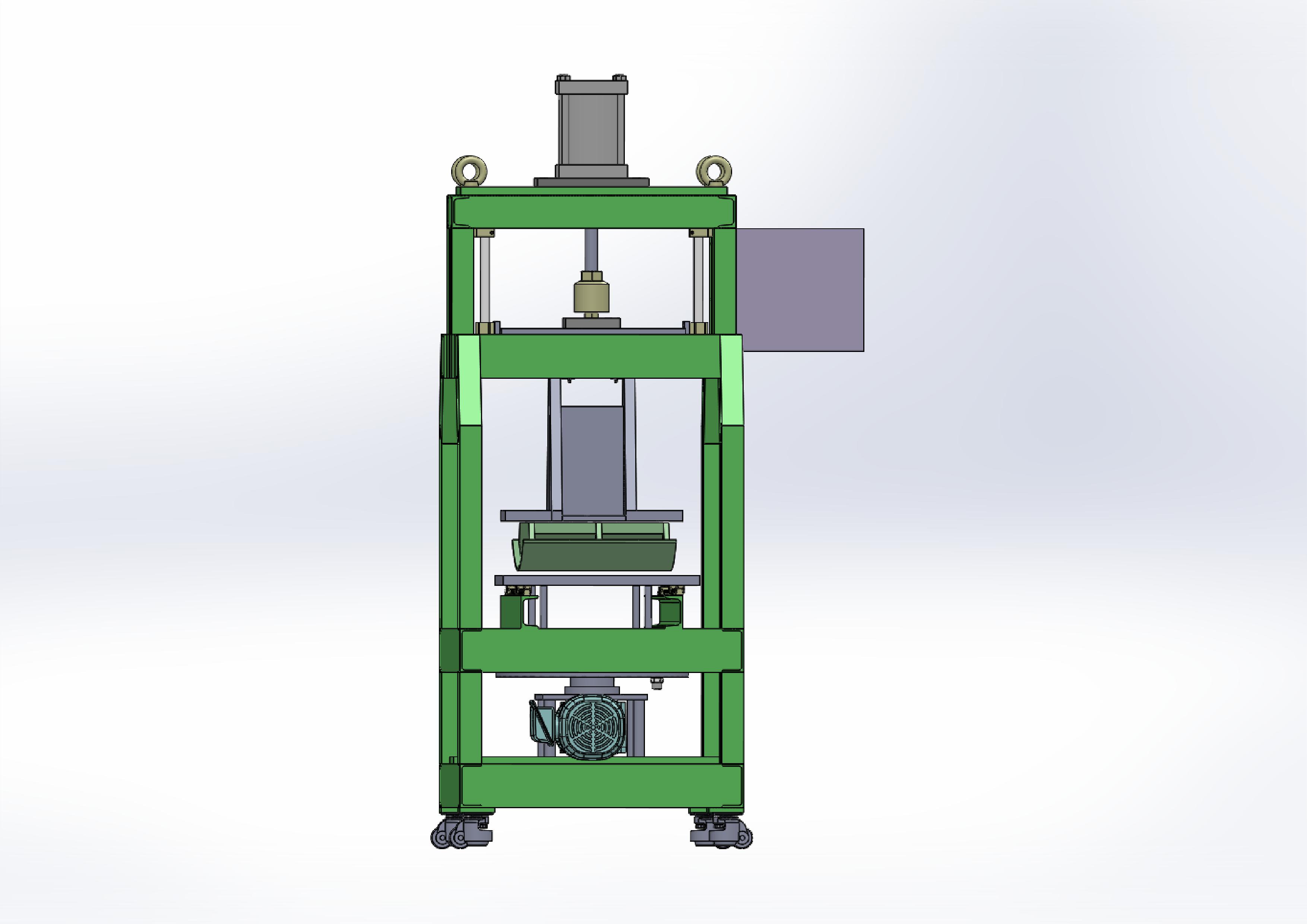

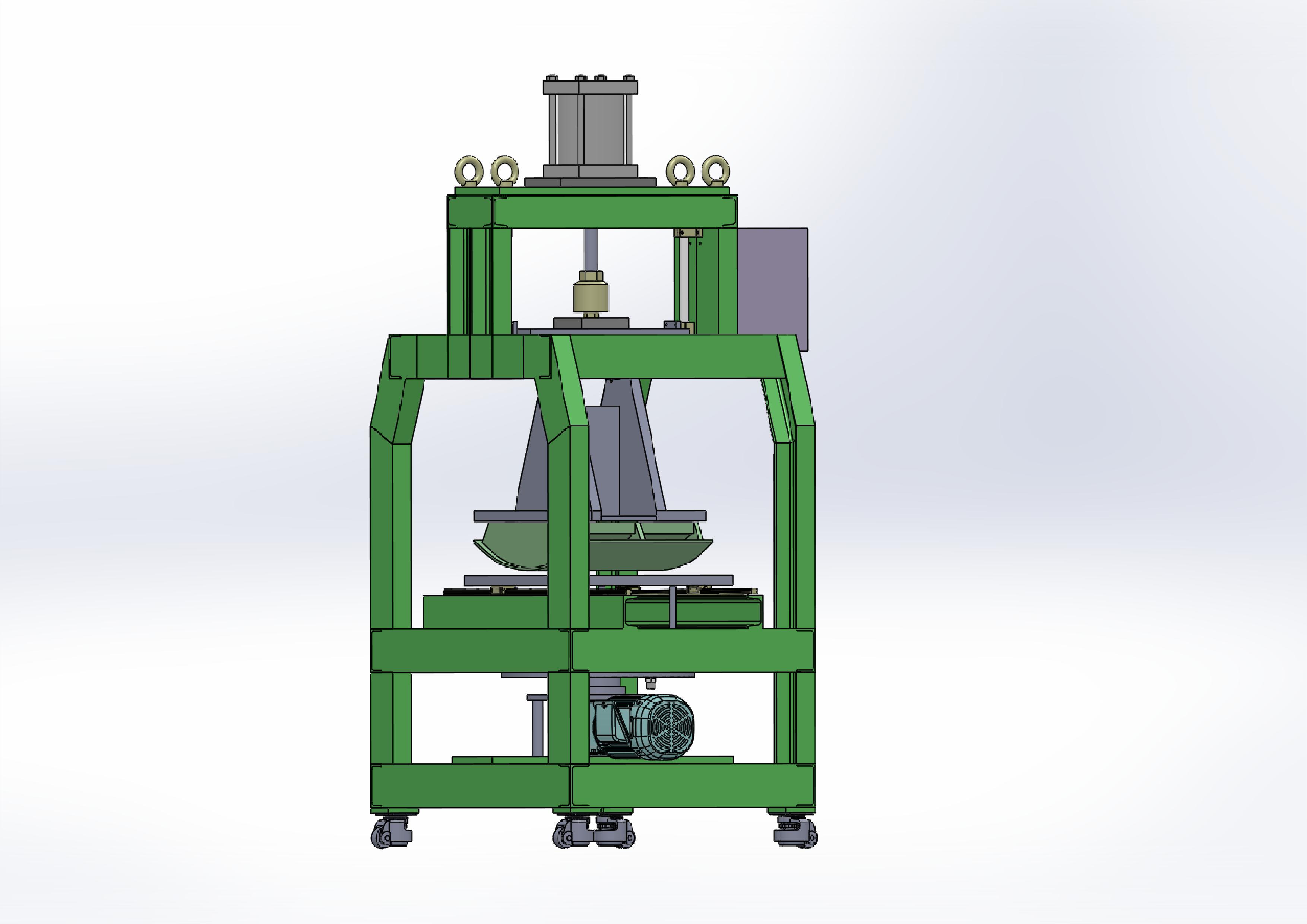

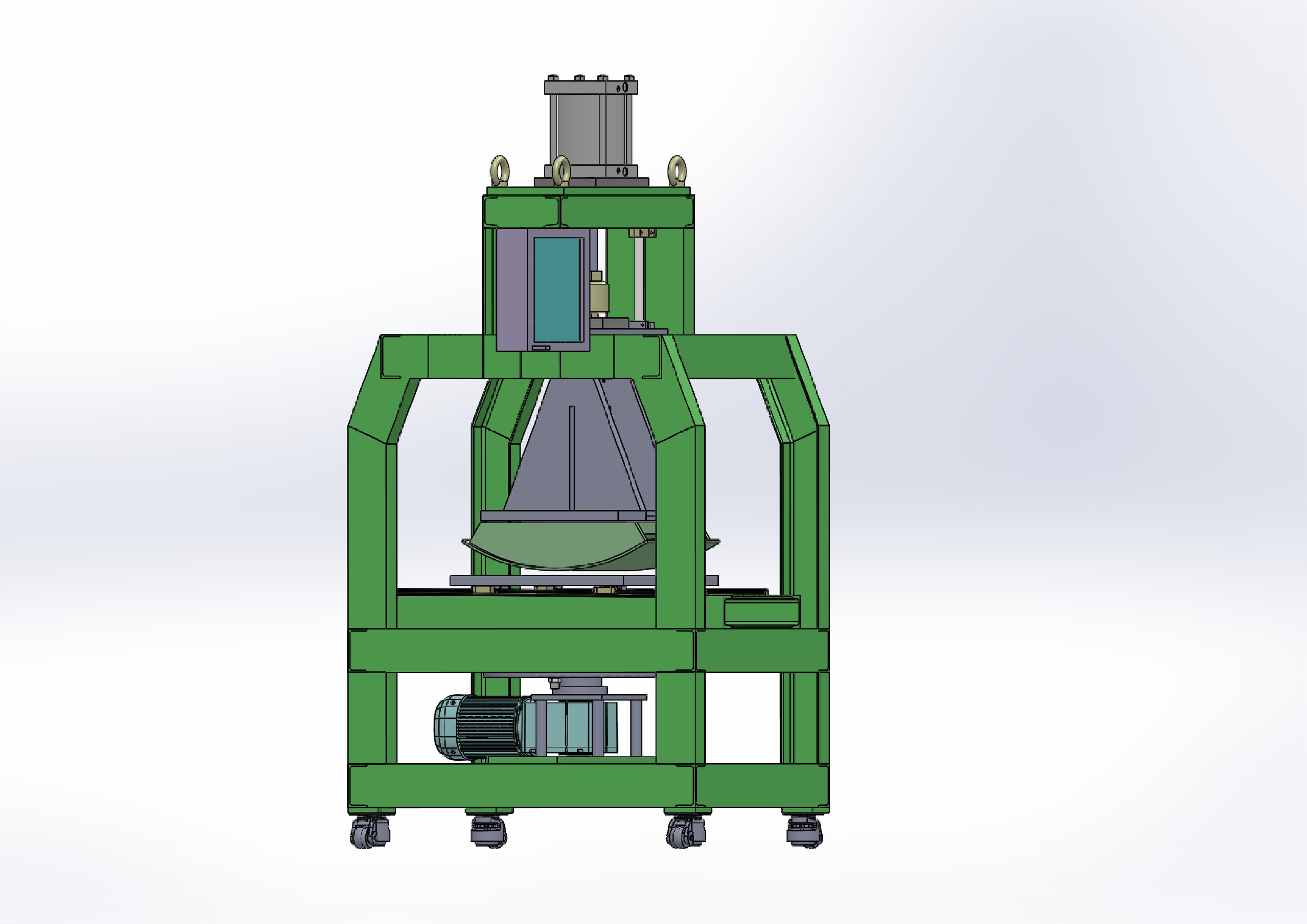

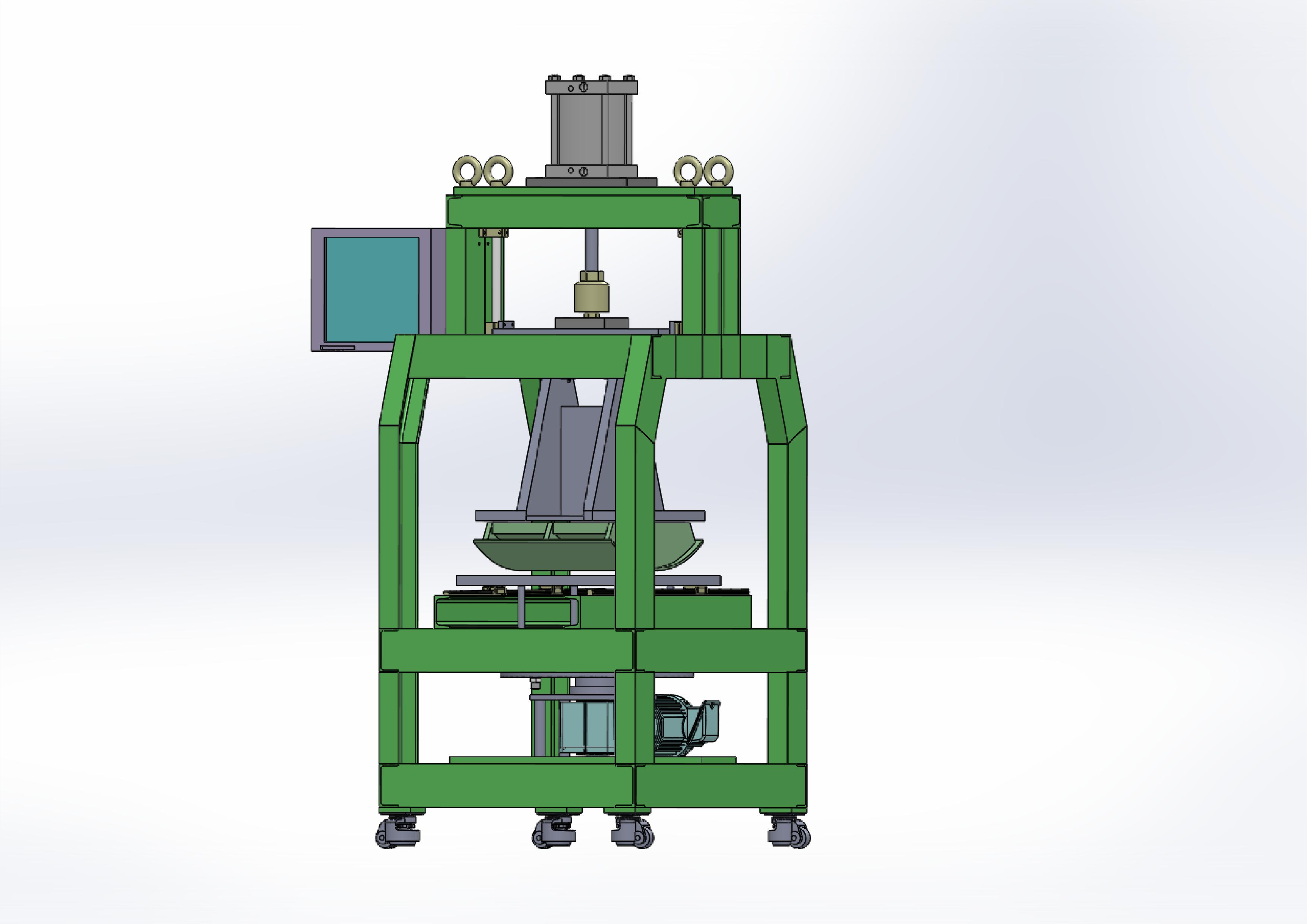

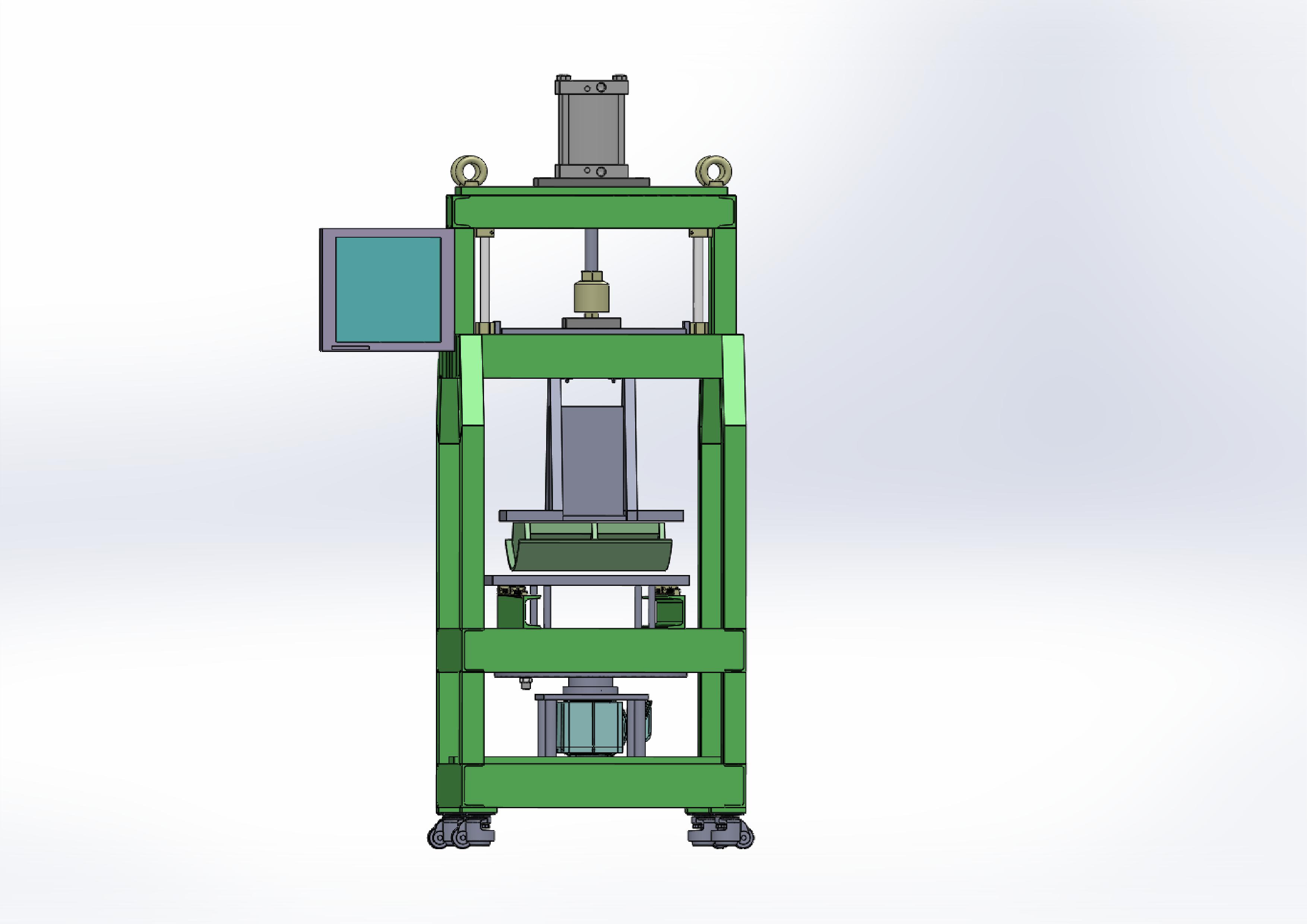

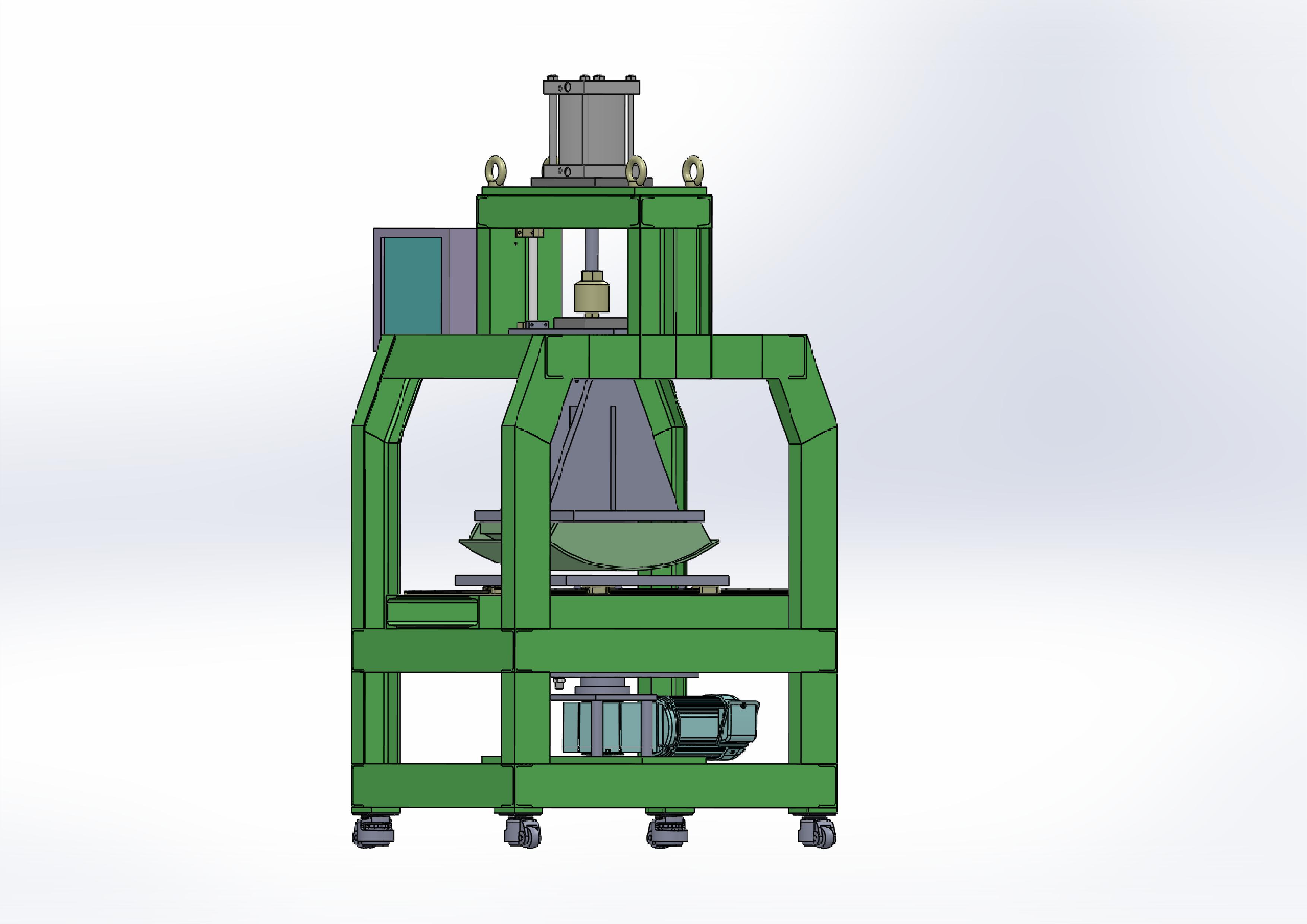

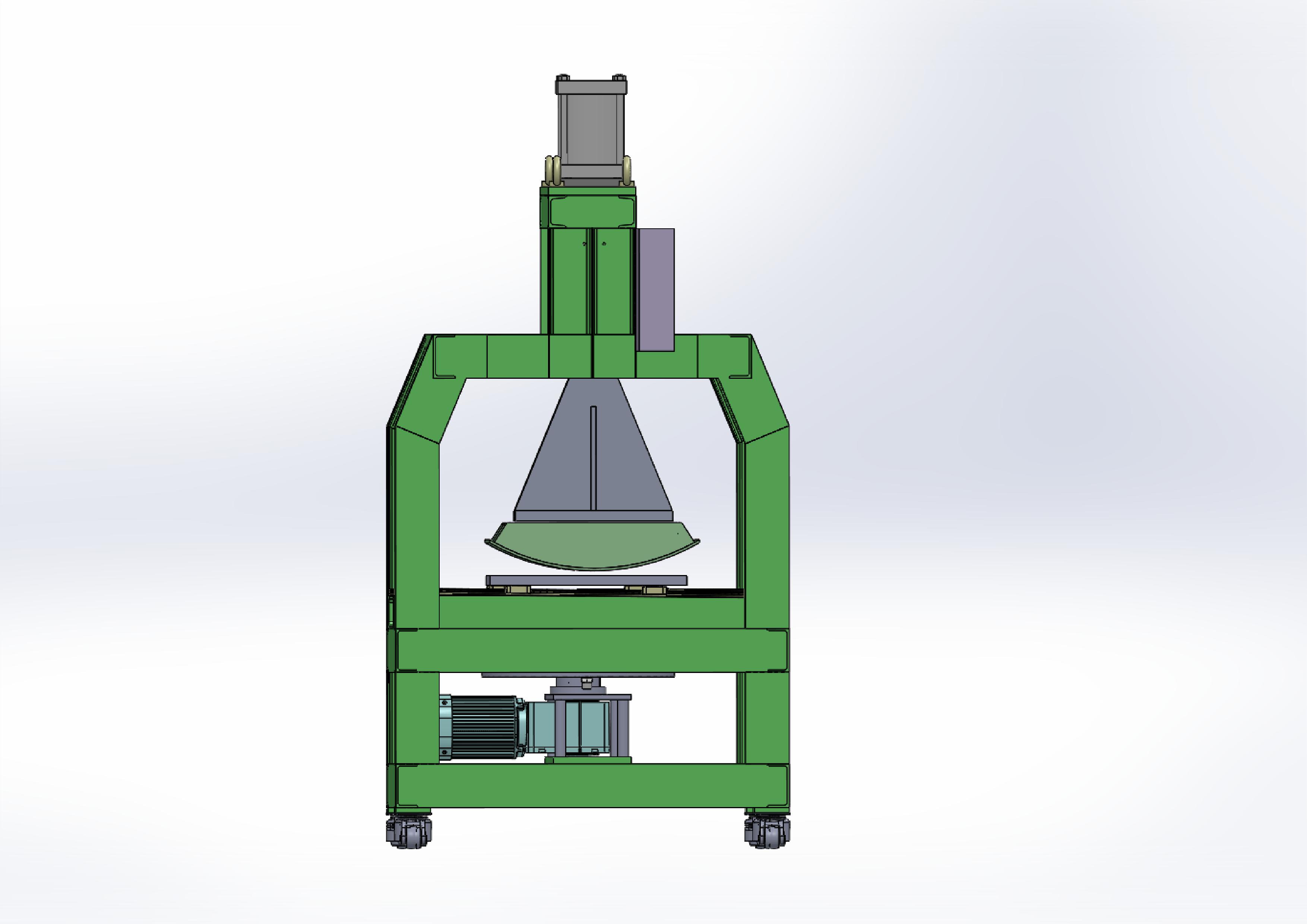

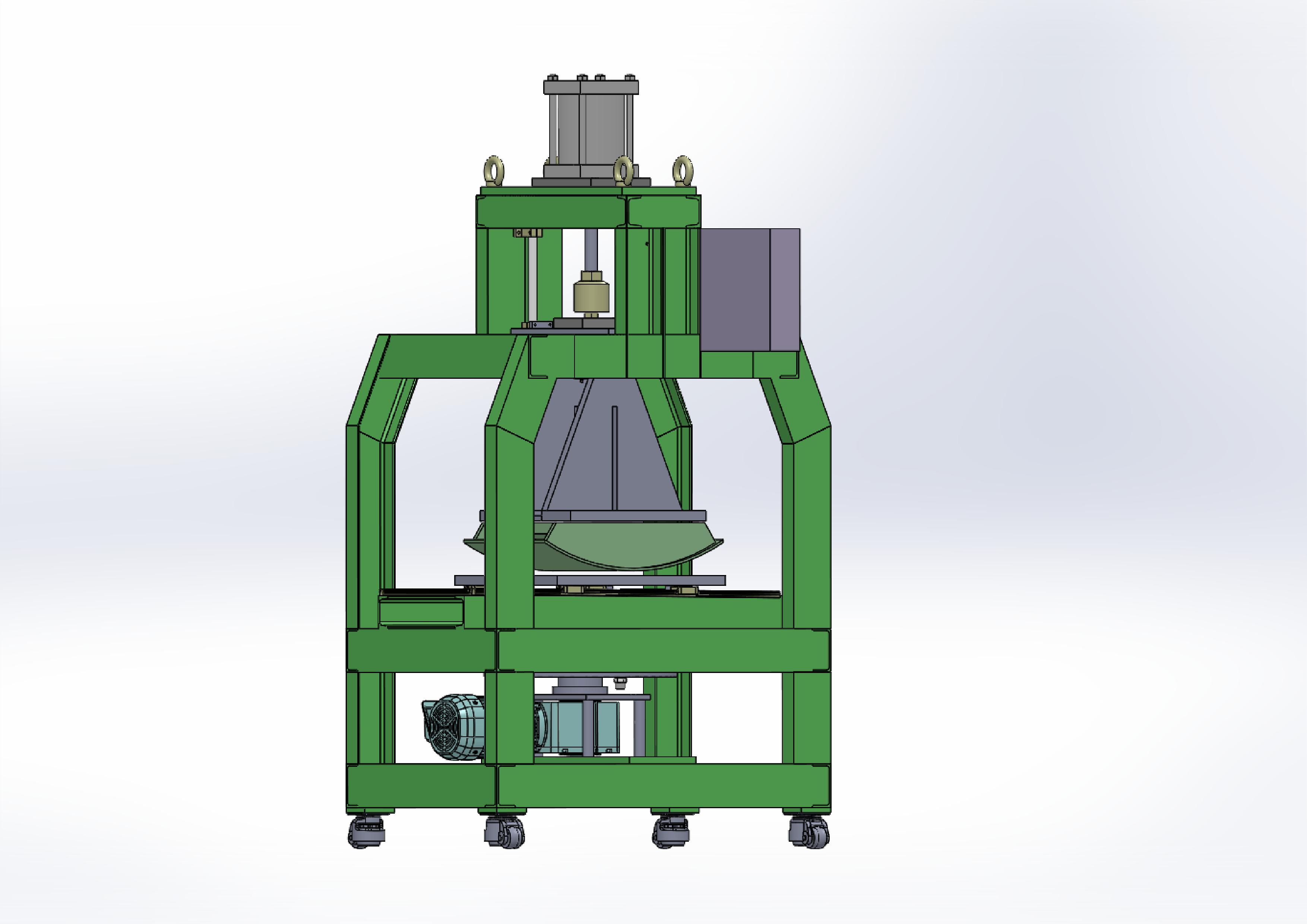

往復するテーブル上に供試体を入れた型枠を設置し、上面から円弧状転圧輪で載荷しながら転圧する装置です。
<仕様>
| 複動型エアーシリンダー | ・シリンダーストローク125mm |
|---|---|
| ・載荷推力11.5kN(エアー圧0.75MPa) ※載荷推力は圧力変換器および電空レギュレータにより推力設定および制御をおこないます。 |
|
| 転圧輸 | ・円弧半径480mm、巾350mm |
| ・バンドヒータ(2kw)による昇温 ※加圧面の温度は熱電対により温度を測定し、温度設定および制御を行います。 |
|
| スライドテーブル | ・全振幅0～350mm(供試体搬八時は400mm位置まで移動可能) |
| ・回転クランク方式 | |
| ・ギヤモータ0.75kw | |
| ・ロータリーエンコーダ ※ロータリーエンコーダより、ストローク位置、停上位置の設定や制御を行います。 |
| タッチパネル | 操作用品 | ・エアシリンダーの昇降 |
|---|---|---|
| ・スライドテーブルの駆動、停止 | ||
| ・自動運転の開始、停止 | ||
| ・エアーコンプレッサーのON,OFF | ||
| 各設定および測定値の表示 | ・載荷推力(N)および圧力(MPa) | |
| ・スライドストローク(mm) | ||
| ・スライド速度(往復)/min | ||
| ・転圧輪の温度(℃ ) | ||
| ・往復回数(回) |
| 各種異常の表示 |
|---|
| 安全カバー | 試料搬入口には上下スライド式安全カバーを設置します。 |
|---|---|
| エアーコンプレッサーおよびエアー機器 | ・エアーコンプレッサー0.2kw |
| ・各種エアー機器(電磁弁、減圧弁、流量調整弁、エアーフイルター、ルブリゲータ等) |
<運転方案および制御方案>
| 手動運転 | ・エアーコンプレッサーON,OFF |
|---|---|
| ・エアーシリンダーの昇降 | |
| ・スライドテーブルの稼働、停止 | |
| 自動運転 | ・各項目の設定をおこない、自動運転開始および停止 |
| インターロックによる起動、運転条件の設定 | ・運転の異常を検知して起動、運転を停止します。 |
| 付属品 | 供試体用型枠 |
| 所要電源 | 3相 AC200V 30A |
| 寸法 | 900×650×1780mm |
オプション
| 右記機能の追加が可能 | ・データロギング記録ソフトをPCにインストールして、試験データのロギングと記録が可能です。 |
|---|---|
| ・安全カバーに近接センサーを設けた安全対策 | |
| ・非常停止ボタンの増設 | |
| ・載荷推力のロードセルによる検出 |
シーケンサーとタッチパネルを搭載して、下記の設定および管理をおこないます。
コンパクト形状で上下スライド式の安全カバーを取付けることができます。
メカニカル、コントロールおよびソフトのモデイファイ対応が可能！
