| 製品番号 | KS-75 |
|---|---|
| 製品名 | 土の一軸圧縮試験機(土の万能試験機) CBR試験機/一軸圧縮試験機 100kN |
| カテゴリ | 土質試験機【ＣＢＲ試験, 一軸圧縮試験】 |
| 試験方法 |
ＣＢＲ試験方法 土の一軸圧縮試験方法 |
| 規格番号 |
JIS A 1211 JIS A 1216 |
紹介動画・記事
| KS-75 土の一軸圧縮試験機(土の万能試験機) |  |
|---|
仕様・詳細

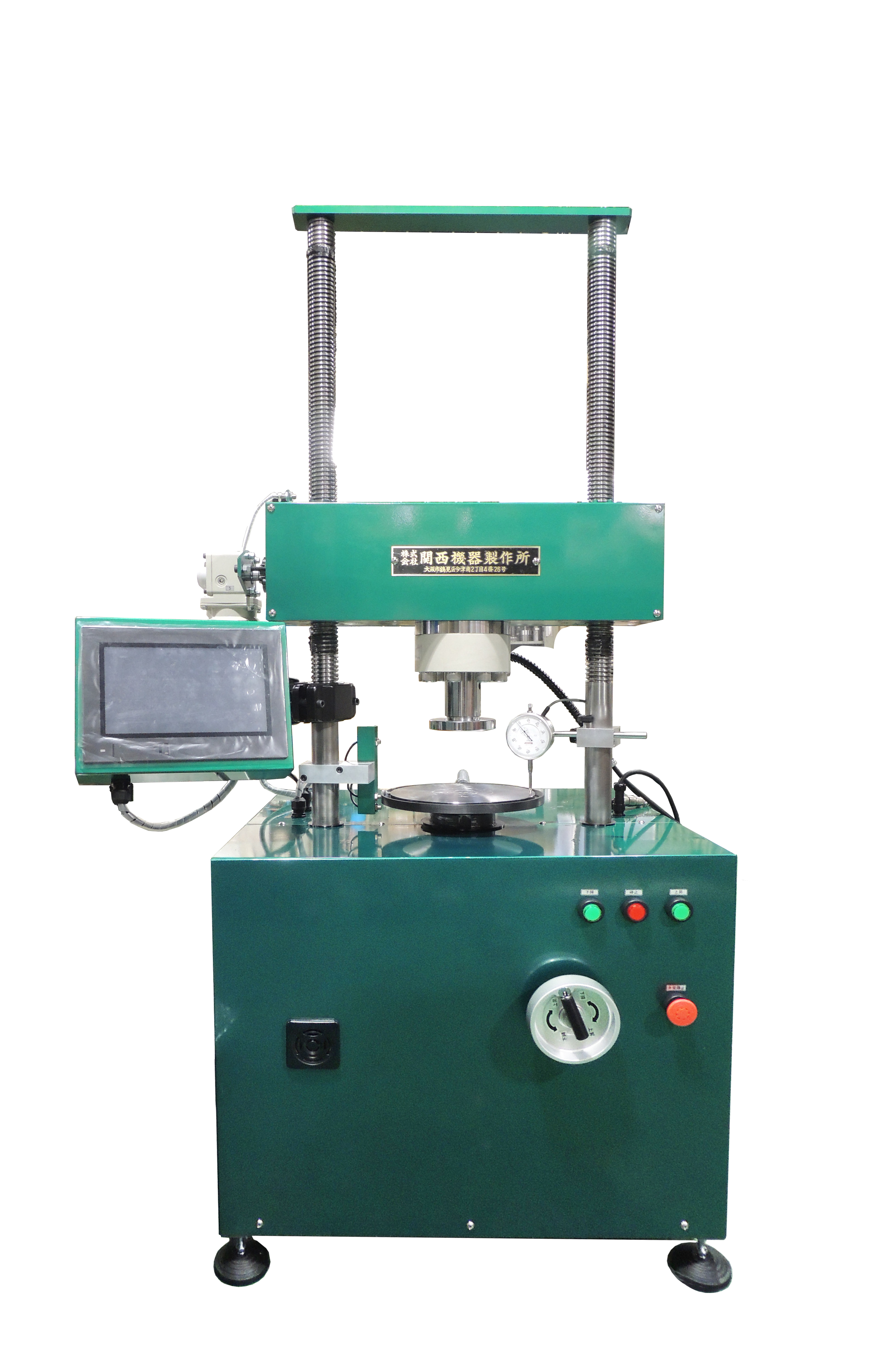

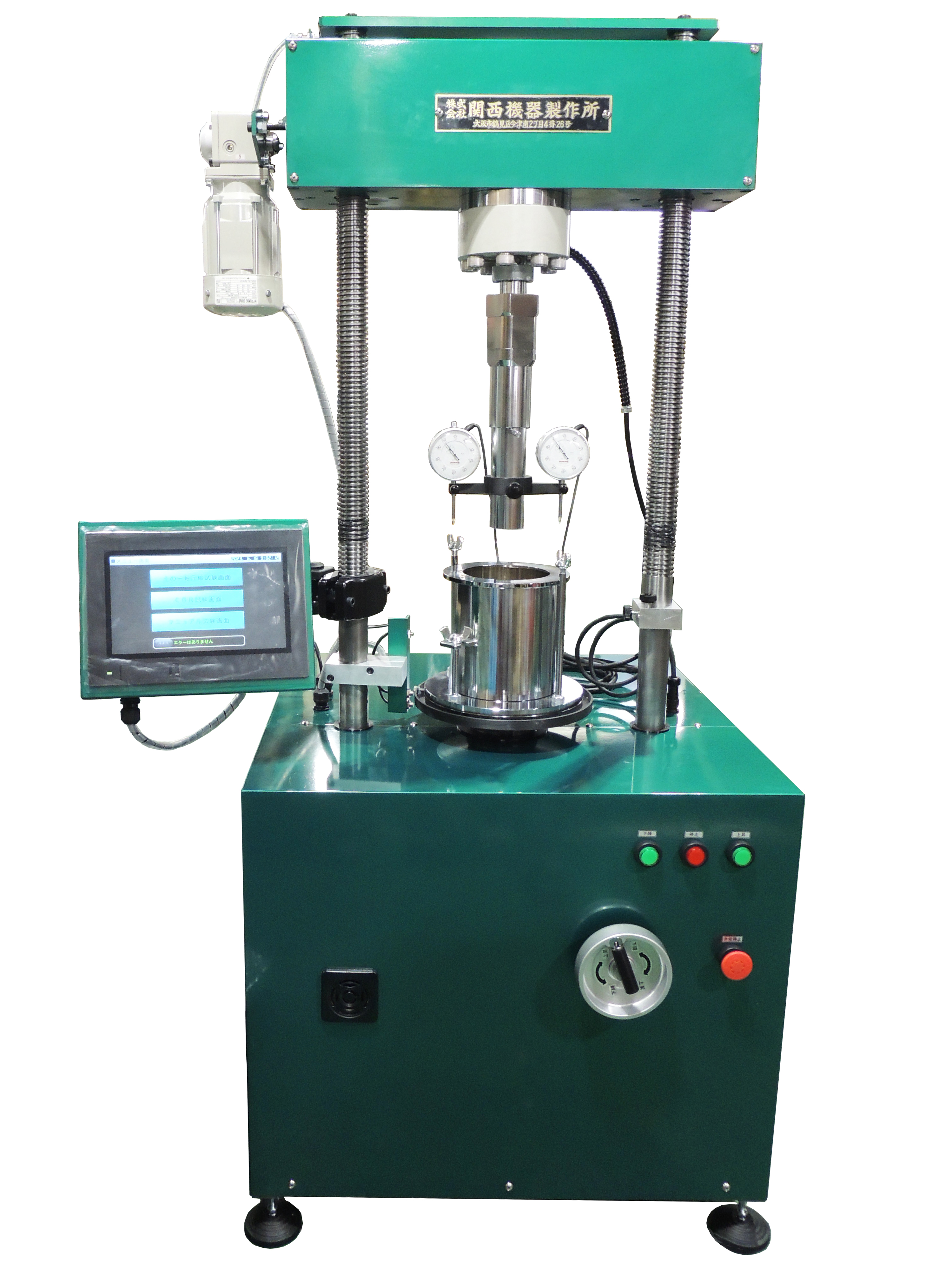

【KS75】土の一軸圧縮試験機 / 土の万能試験機 / CBR試験機
電動スクリュージャッキにより任意の速度で荷重を加える事を目的とした圧縮試験機です。一軸圧縮試験、CBR試験 の2種の試験が対応可能です。

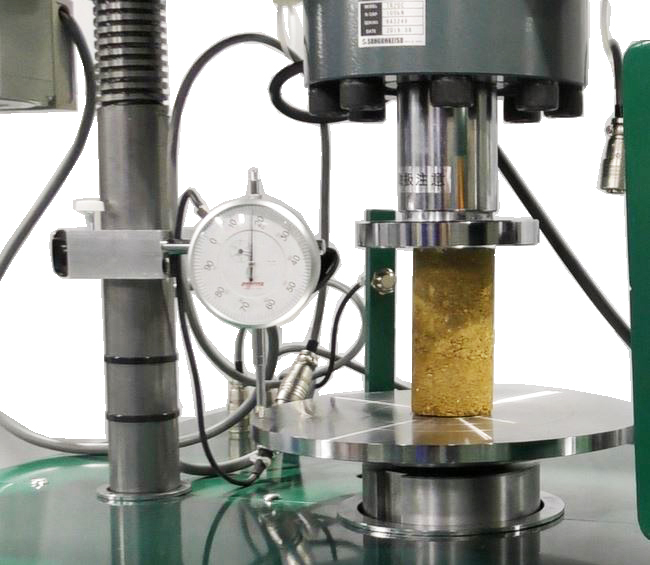

| 一軸圧縮試験 |  |
 |
|---|---|---|

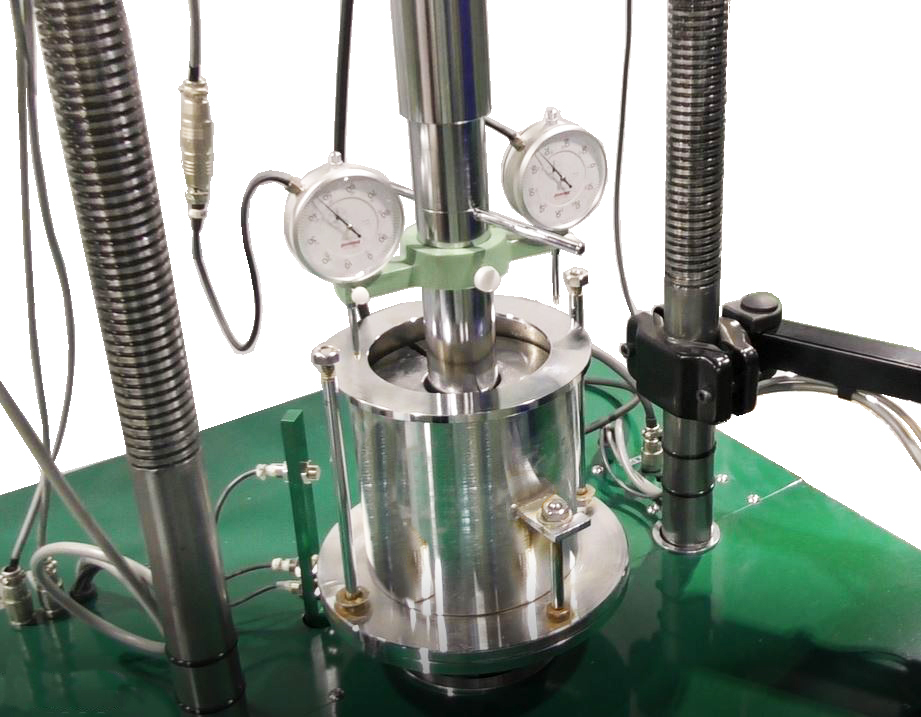

| CBR試験 |  |
 |
【試験方法】
| 試験名 | 載荷速度 | 試験終了条件 | 試験記録 | 生データ |
|---|---|---|---|---|
| 土の一軸試験 | JIS A 1216準拠 | JIS A 1216準拠 | JIS A 1216準拠 | 荷重および変位 |
| CBR貫入試験 | JIS A 1211準拠 | JIS A 1211準拠 | JIS A 1211準拠 | 荷重および変位 |
<仕様>
| 載荷装置 | 圧縮能力：100kN | |
|---|---|---|
| 電動スクリュージャッキ式載荷速度：0.3～18.0mm / 分 | ||
| 電磁クラッチで手動と電動を切替 | ||
| 電動昇降式クロスヘッド | ||
| 荷重計（ロードセル） | 5レンジ [5 / 10 / 20 / 50 / 100kN] ＋ オートレンジ | |
| 変位計 | アナログ表示付きデジタル型0.01～30mm | 2式 |
| 加圧治具 | 球座付加圧盤 | |
| CBR用アジャスト式貫入ピストン | ||
| ダイヤルゲージホルダー | ||
| 電源 | 3相 200V 15A | |
| 寸法 | 幅：725mm ✕ 奥行：725mm ✕ 高さ：1650mm | |
| 質量 | 約270kg | |
タッチパネル載荷装置の操作
| 試験方法の選択および試験条件の設定 | ||
| 各試験結果の表示および記録 | ||
| 試験結果の編集 | ||
| 記録出力ソフト※PCは付属しません | PCで荷重と変位のトレンドを表示 | |
|---|---|---|
| データ取込み、試験記録ファイルの作成 | ||

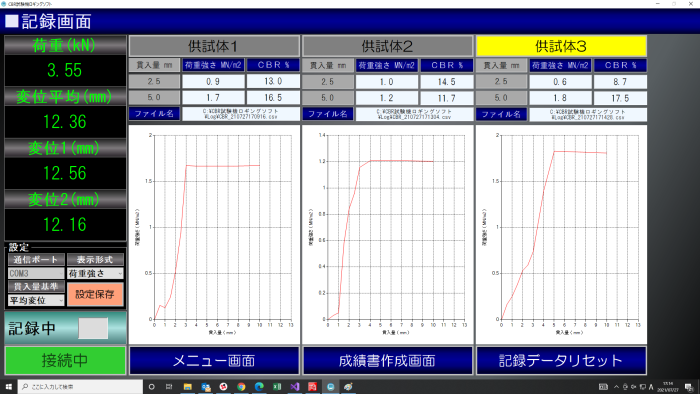

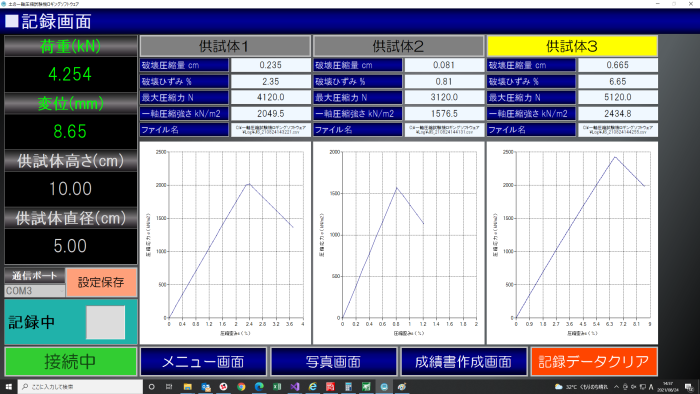

【記録画面】
| 土の一軸試験機 | CBR試験機 |
|---|---|
 |
 |
【記録出力・成績書作成ソフト】
成績書の出力形式が選択可能です。
| 成績書作成画面 | |
|---|---|
 |
| 成績書作成ソフト | |
|---|---|
|
ファイル保存 |
 |
|
一軸圧縮試験 成績書 印刷 ・表紙・強度、変形特性・初期状態、軸圧縮過程 |
 |
|
CBR試験 成績書 印刷 ・表紙・貫入試験・初期状態、吸水膨張試験・室内試験結果・修正CBR試験 |
 |
【PCスペック】
| OS | Windows10～11 |
|---|---|
| コア数 | 4以上 |
| スレッド数 | 4以上 |
| メモリ | 4GB以上 |
| ﾀｰﾎﾞﾌﾞｰｽﾄ利用時の最大周波数 | 2.6GHz以上 |
| ﾌﾟﾛｾｯｻﾍﾞｰｽ動作周波数 | 1.10GHz以上 |
| 解像度 | 1920×1080 |
| 必要なアプリケーション | Microsoft Excel2013以降 |
関連製品ページ：KS-56-2b_アジャスト式貫入ピストン
関連製品ページ：KS-56_CBR試験機室内型（スクリュージャッキ式）50ｋN

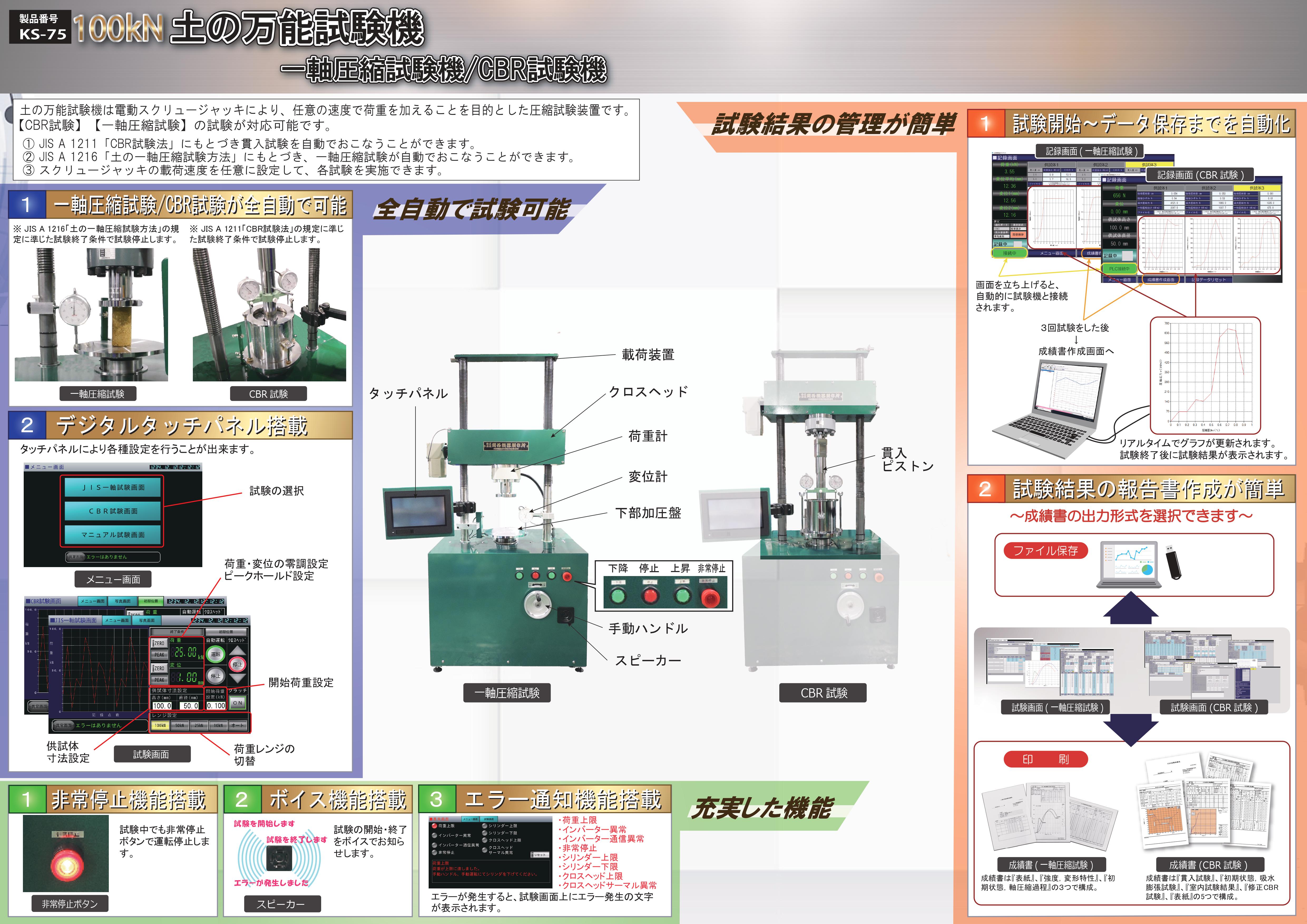

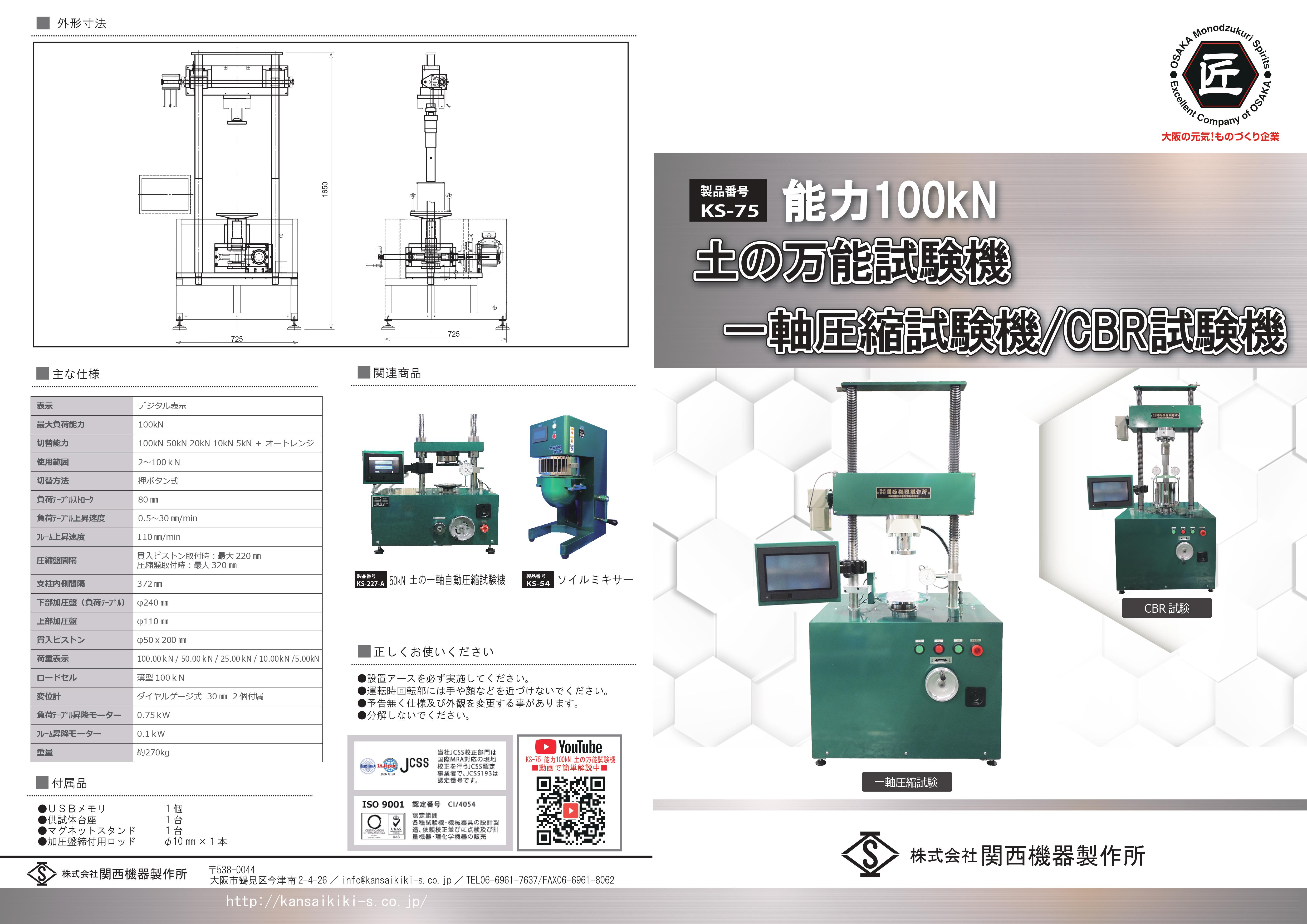

A3二つ折り_[KS-75_土の万能試験機]240206
(PDFでご覧になりたい場合はこちらをクリックください[両面約5.5MB]）
