| 製品番号 | KS-107 |
|---|---|
| 製品名 | 自動回転型スウェーデン式サウンディング試験機 A:500ｋｇ B:1000ｋｇ |
| カテゴリ | 土質試験機【その他】 |
| 試験方法 | スウェーデン式サウンディング試験方法 |
| 規格番号 | JIS A 1221 |
紹介動画・記事
| 自動回転式スウェーデン貫入試験機 |  |
|---|
仕様・詳細

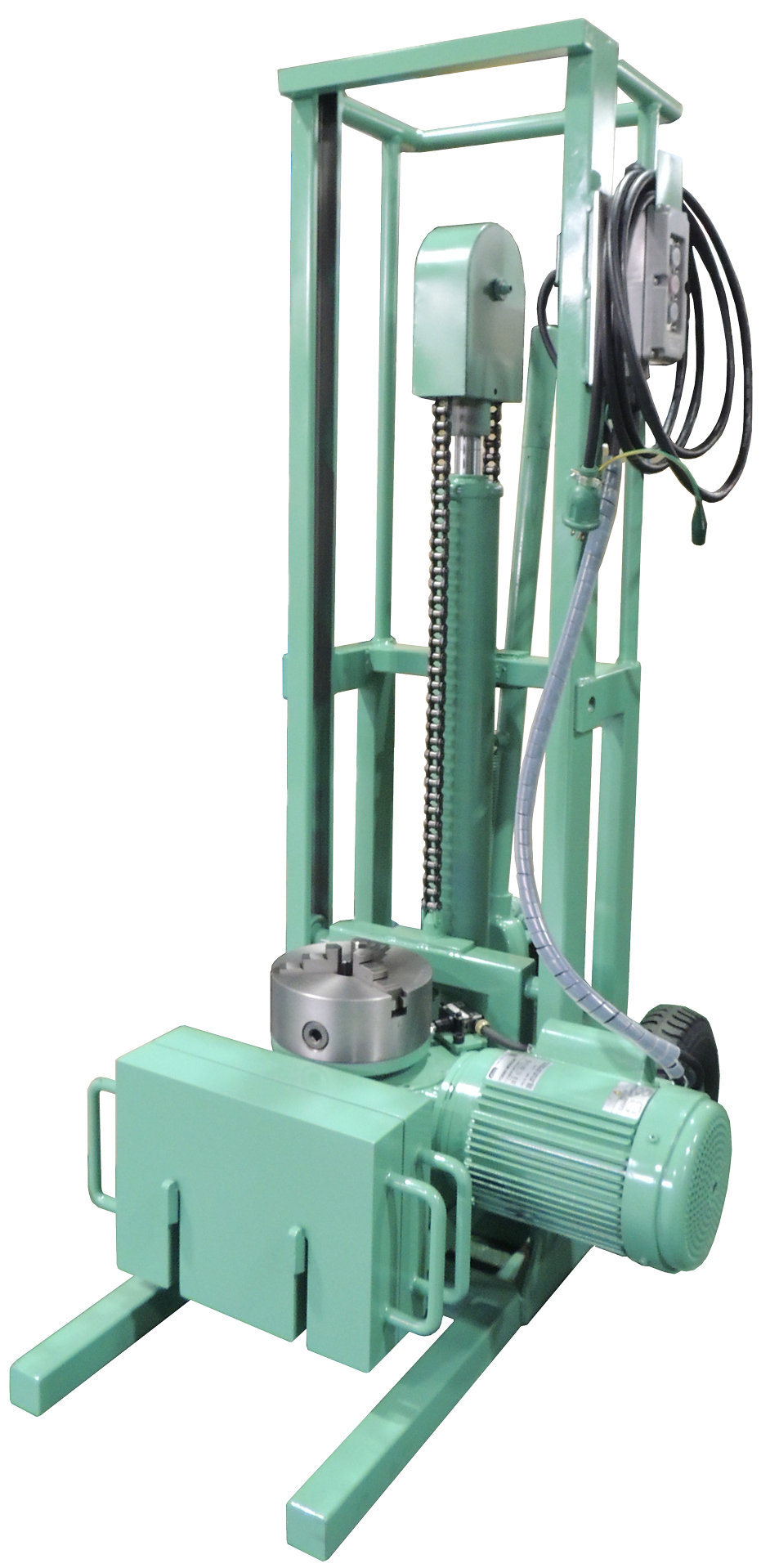

【KS107】自動回転型スウェーデン式サウンディング試験機
ロットを回転させながら自動で貫入試験を行うことができ、引き抜き装置も兼ねています。
ロットの継ぎ足し、取り外しはクランプ上部の任意の位置で行える為、無理な姿勢で作業する必要が無く、安全・効率性の高い試験が可能です。
<仕様>
| B | |
|---|---|
| 回転数 | 18rpm |
| 原動機 | AC100V 200W |
| 引抜能力 | 1000kg |
| 引抜ストローク | 80 ～ 1200mm |
| 寸法 | 幅：613mm ✕ 奥行：660mm ✕ 高さ:1310mm |
| その他の仕様は 【KS-104】スウェーデン式サウンディング試験機 と同じ | |
※【KS-107-A】500kg は製造中止
【付属品】

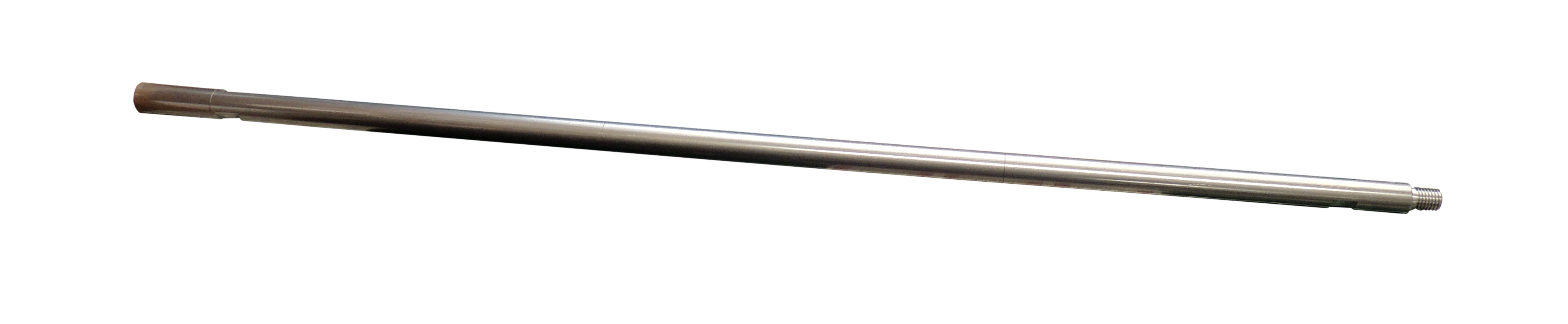

| ロッド | 先端ロッド |  |
|
|---|---|---|---|
| 直径：19㎜ ✕ 長さ：800mm | 1本 | ||
| 目盛り：25cm毎 | |||
| 質量：約1.75kg | |||

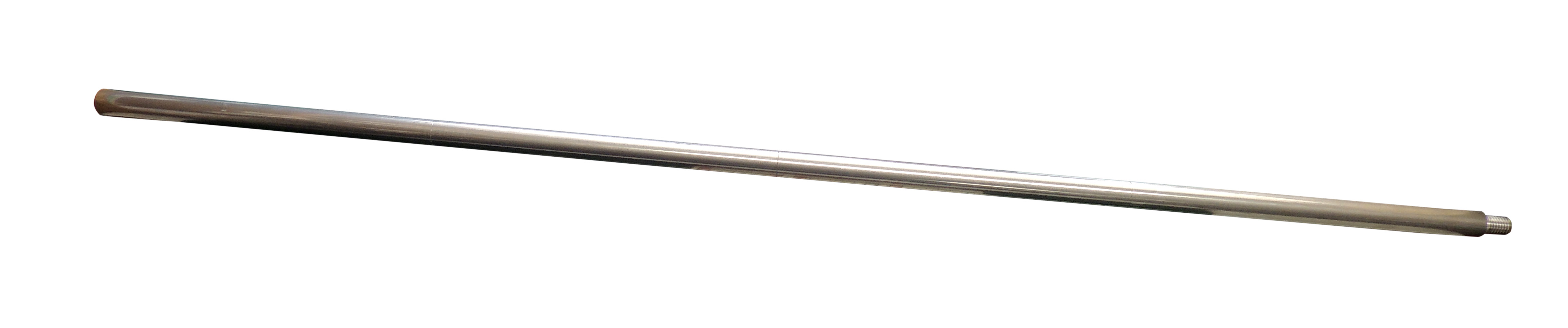

| ロッド |  |
||
| 直径：190mm ✕ 長さ：1000mm | 9本 | ||
| 目盛り：25cm毎 | |||
| 質量：約2.2kg | |||

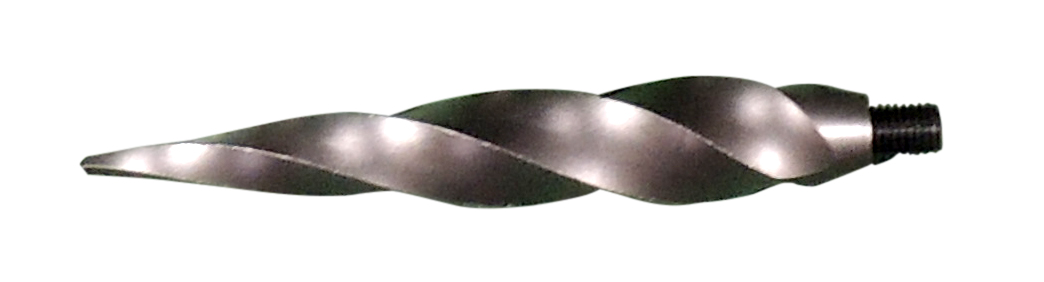

| スクリューポイント | 最大径：33mm | 1本 |  |
| ねじれ部全長：200mm | |||
| 質量：約570kg | |||

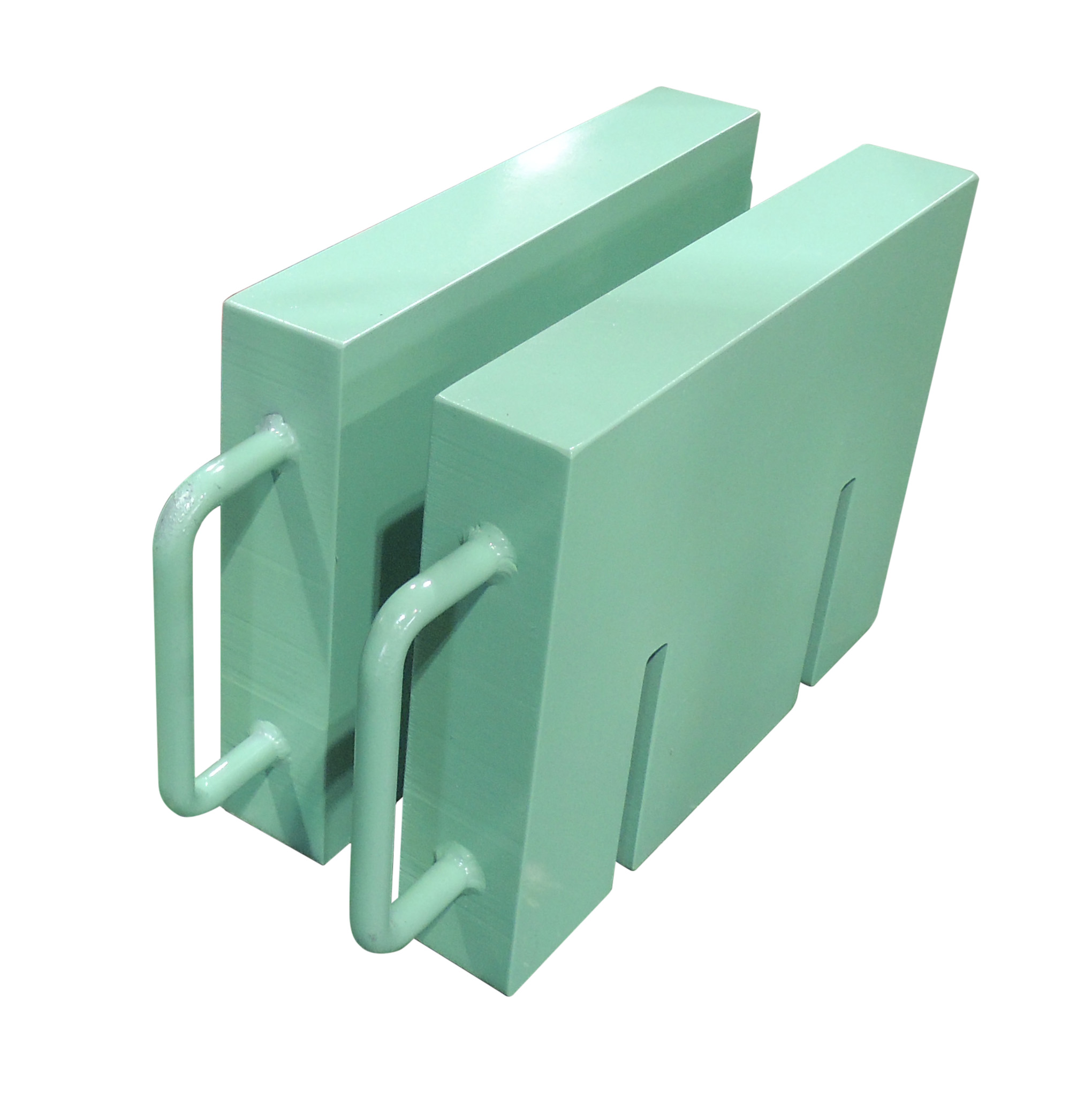

| ウエイト | 質量250N おもり |  |
|
| 鋼製取っ手付 | 2個 | ||

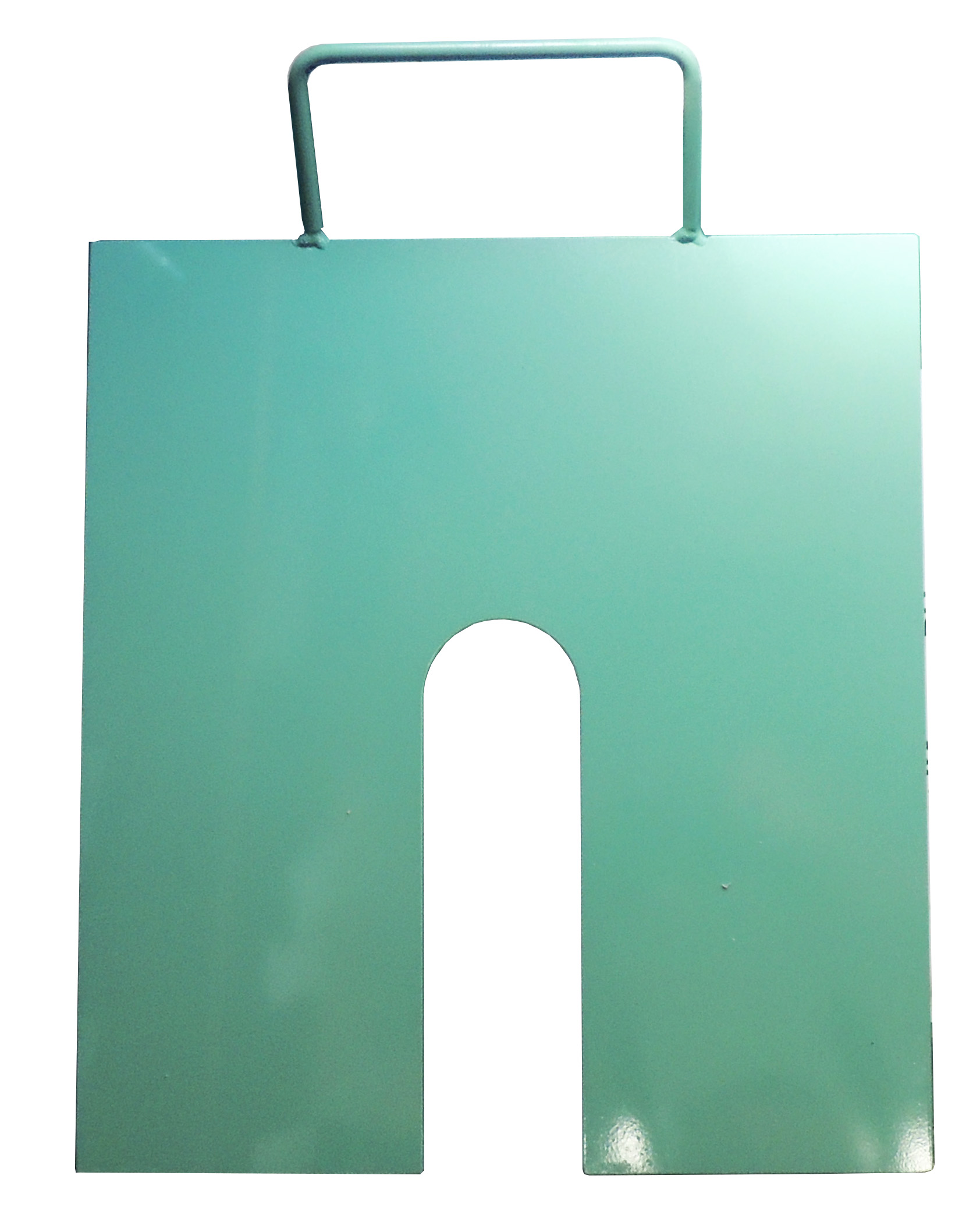

| 底板 | 取っ手付 | 1枚 |  |
| 質量：約2.9kg | |||

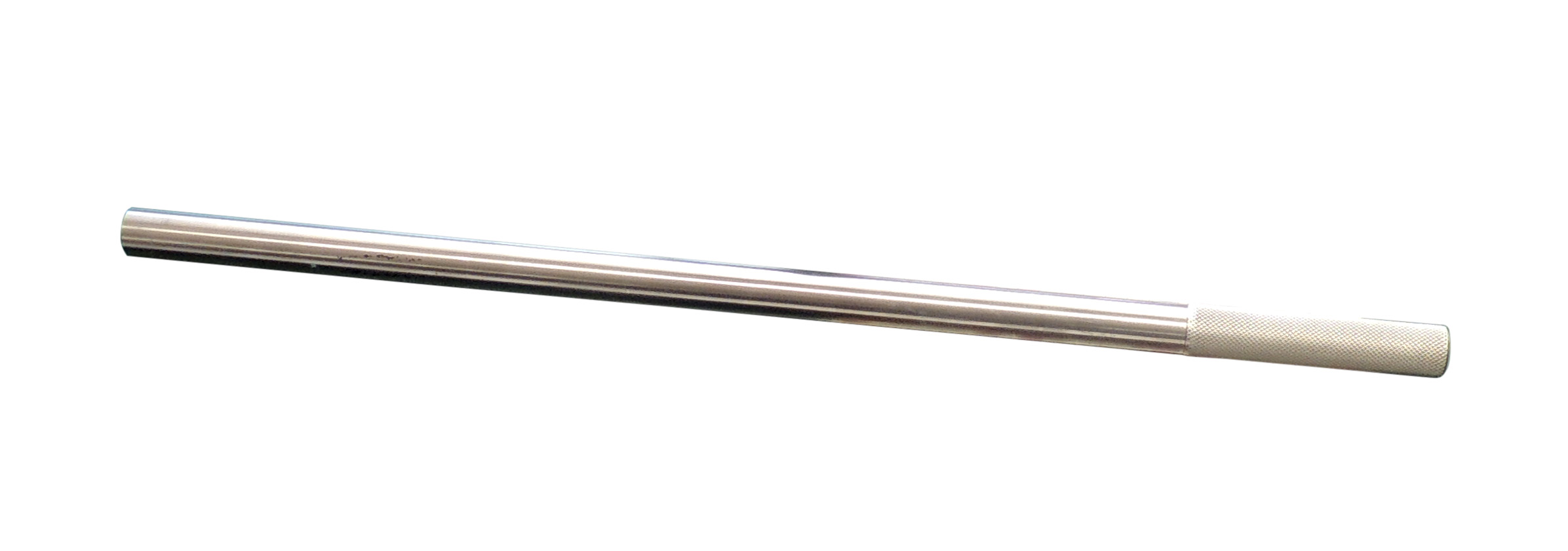

| 安全棒[落下防止用] | 直径：19mm | 1本 |  |

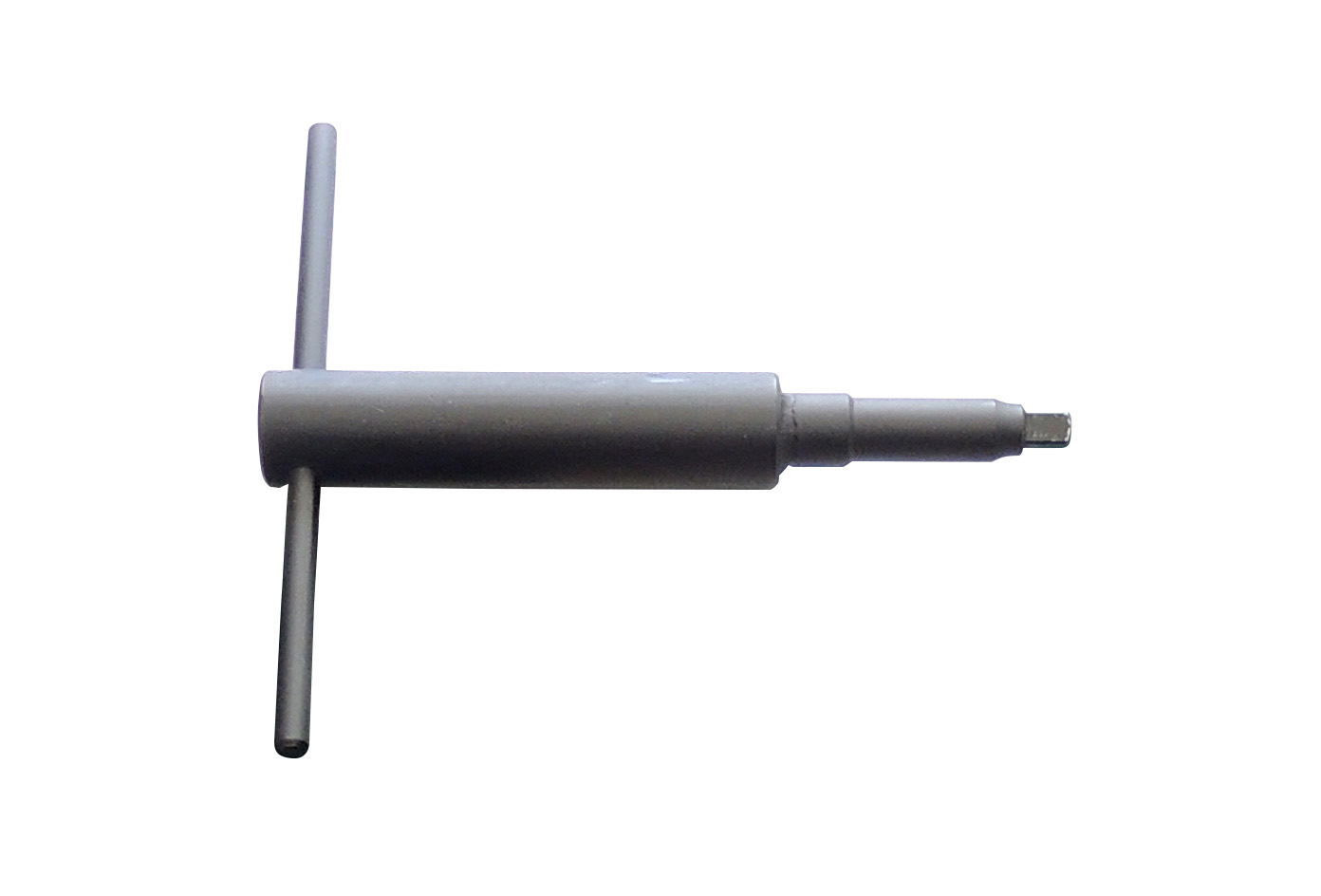

| チャックハンドル | クランプ緩締用 | 1本 |  |

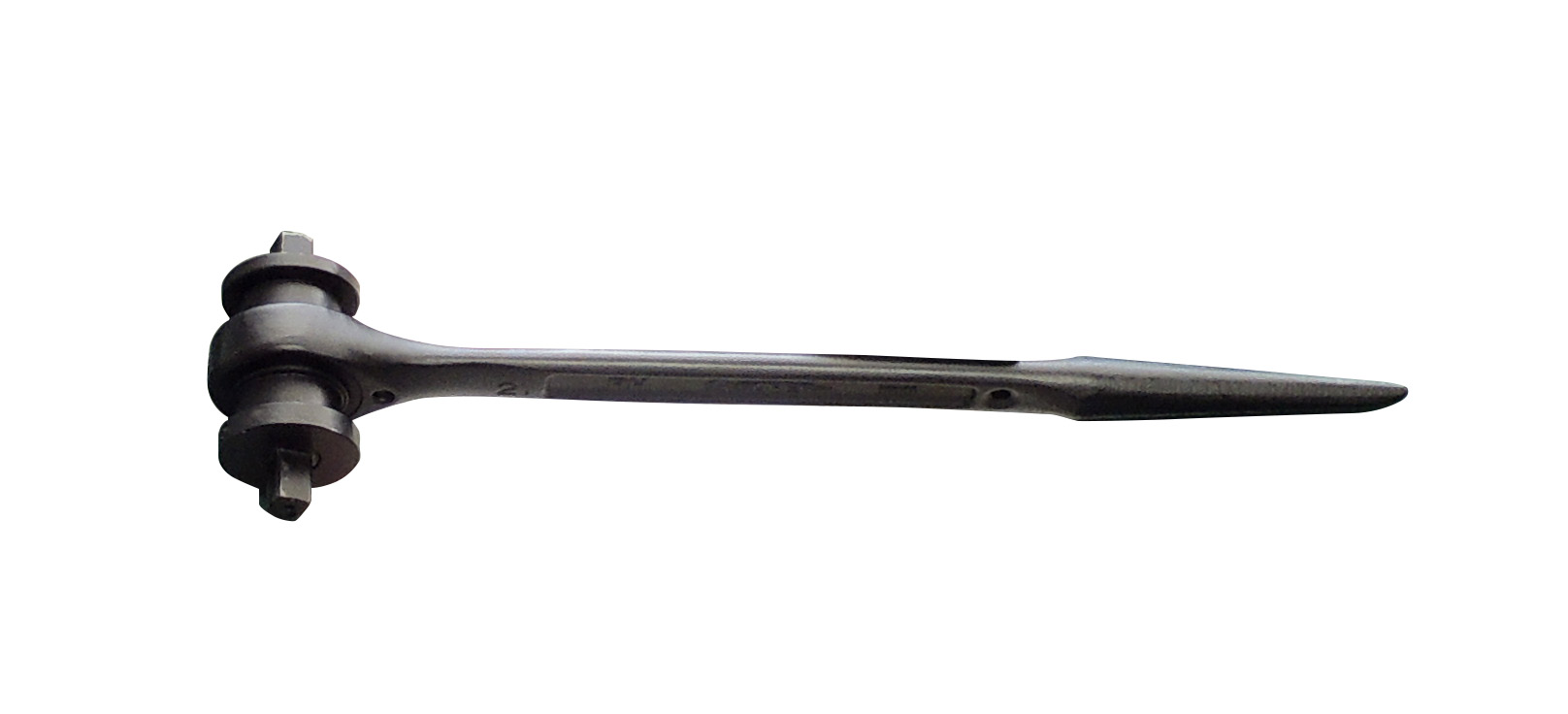

| ラチェットハンドル | クランプ緩締用 | 1本 |  |

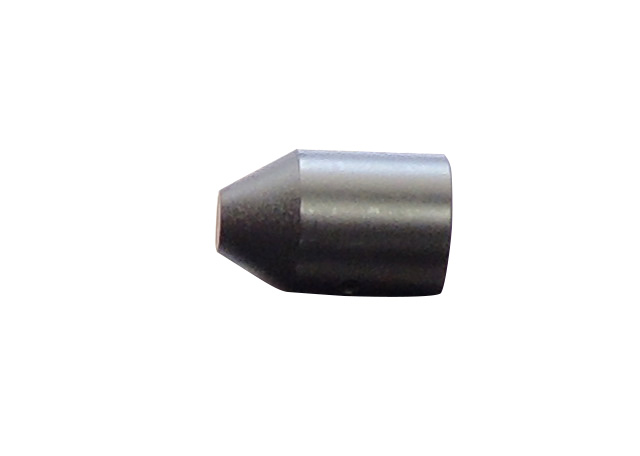

| ノッキングヘッド | ハンマー打撃用 | 1本 |  |

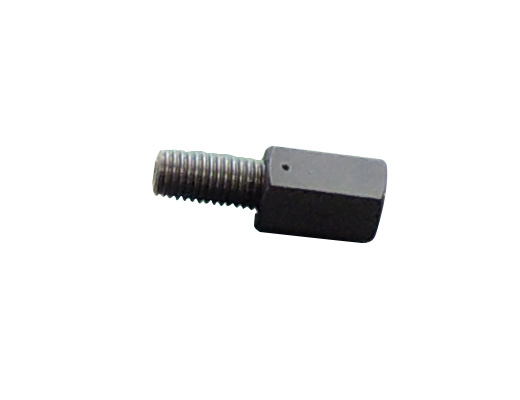

| カップリングナット | ロッド引抜用 | 1本 |  |
| 片口スパナ | 2本 |  |
|
| 携帯袋 | 1袋 | ||
