| 載荷装置 | 圧縮能力100kN電動スクリュージャッキ式 |
|---|---|
| 荷重計（ロードセル） | 能力100kN 測定レンジ4レンジ （100kN，50kN，25kN，10kN） +オートレンジ |
| 変位計（デジタル出力） | ダイヤルゲージ式（1/100mm） 定格変位30mm |
| 加圧盤 | ・上加圧盤（球座付き） ・下加圧盤 |
| 表示器（タッチパネル式） | ・手動、自動運転の切換・圧縮荷重レンジの切換 ・上昇、下降速度の設定（電動手動のみ） 負荷テーブル速度0.5～30min ・荷重計、変位計出力値の零調 |
| 手動・電動の切替 | 電動クラッチ採用 |
| 手動運転 | ・手動ハンドルを操作して試料を圧縮が可能（0～約10kN） ・電動モーターをタッチパネルの手動操作で試料を圧縮 （0～100kN） |
| 自動運転 ※JIS A 1216に準ず |
・試料の高さを入力すると、圧縮速度を自動設定 ・試験終了条件は下記 ■圧縮荷重が最大値を過ぎてからの歪み量2% ■圧縮荷重が最大値の2/3 ■歪みが供試体高さの15% |
| 異常警報 | ・シリンダー上限エラー ・シリンダー下限エラー ・荷重上限エラー ・非常停止 ・インバータサーマル異常 |
| 記録出力ソフト | ・PCで荷重と変位のトレンドを表示 ・データ取り込み、試験記録ファイルの作成 |
| 電源 | 総使用電源 単相AC200V 50/60Hz |
| 重量 | 250kg |
| 型式 | KS-205-C |
|---|---|
| 載荷装置 | 電動スクリュージャッキ式（電磁クラッチ使用） セレクトスイッチで手動と電動を切替 |
| 荷重計 | ロードセル 容量5000N |
| 荷重表示 | タッチパネル |
| 変位計 | デジタル型 測定範囲0-30(mm) |
| 変位表示 | ダイヤル タッチパネル |
| 支柱間隔 | 200(mm） |
| 上部加圧盤 | φ110(mm) |
| 下部加圧盤 | φ150(mm) |
| 運転方法 | ・手動 ・手動電動操作 ※タッチパネルで速度設定可能 ・自動 ※自動運転はJIS A 1216の試験終了要件に準ずる |
| 電源 | AC100(V) |
| 異常警報 | 各異常をタッチパネルに表示 |
| 荷重値と変位値の記録 | ・PCにトレンドを表示、測定値をCSV形式ファイルで保存 ・試験記録ドキュメント作成ソフト |
手動で簡単にアジャストできるため、試料の入替に要していた時間を大幅に短縮できます
※既存の装置に取付が可能な様にジョイント部を変更できます
関西機器製作所では、当社で製造・販売している各種試験機器、検査機器に関するお客様のご意見に真摯に耳を傾け、常により良い製品をお届けできる様、新製品の開発・製造や、既存製品の見直し、スペックの変更を行っております。
仕様・価格・納期など、どんな内容でも構いません。 ぜひ一度お問い合わせください。| 試験機本体 | 載荷枠 | ・支柱間の内側寸法 920mm ・下部加圧盤と上部加圧シャフト間の寸法 1650mm |
|---|---|---|
| 載荷装置 | ・スクリュージャッキ式_最大荷重300kN ・駆動モータ 5.5kw ・載荷速度3mm~60mm/min ・ストローク800mm ・ロードセル300kN・載荷変位計設置 |
|
| 加圧シャフト | ・偏芯量測定用変位計および平行測定用変位計の取付け治具付帯手動にて360°回転し、設定した角度ピッチで変位を記録 | |
| 下部加圧盤 | ・ラスト変位計50mm 2ヶ所設置 ・スラスト用引張圧縮ロードセル20kN 2ヶ所設置 ・調芯機構を付帯_エアーアクチュエータ |
|
| 安全カバー | 回転部および試験者と試料の間 |
| 制御操作盤 | タッチパネル | ・スラスト試験の運転
載荷荷重測定載荷偏位測定スラスト変位スラスト荷重 ・パラレル試験の運転載荷荷重測定載荷偏位測定 ※位置制御および荷重制御対応 |
|---|---|---|
| 記録計 | ・載荷荷重 ・載荷変位 ・スラスト荷重 ・スラスト変位 ・偏芯量の変位 ・平行度の変位 |
|
| 操作用品 | ・非常停止 ・操作電源入、切 ・運転準備ON、OFF ・スクリュージャッキの上昇、下降 |
|
| 試料チャッキング用治具およびベース嵩上げ治具 | ・スラスト試験用治具 ・パラレル試験用治具 ・ベース嵩上げ用加圧棒 |
|
| データ処理 | 試験測定結果をCSV形式でPCに取込 | |
| 面圧測定対応仕様 | 面圧測定を可能にできる改造ができる構造とする | |
| KS-26-A（5,000rpm） | KS-26-B（10,000rpm） | |
|---|---|---|
| 電動機 | AC100V 35W 5,000rpm(5,500rpm) /60Hzz(50Hz) 回転速度可変式 |
AC100V 100W 10,000rpm(11,000rpm) /60Hzz(50Hz) 回転速度可変式 |

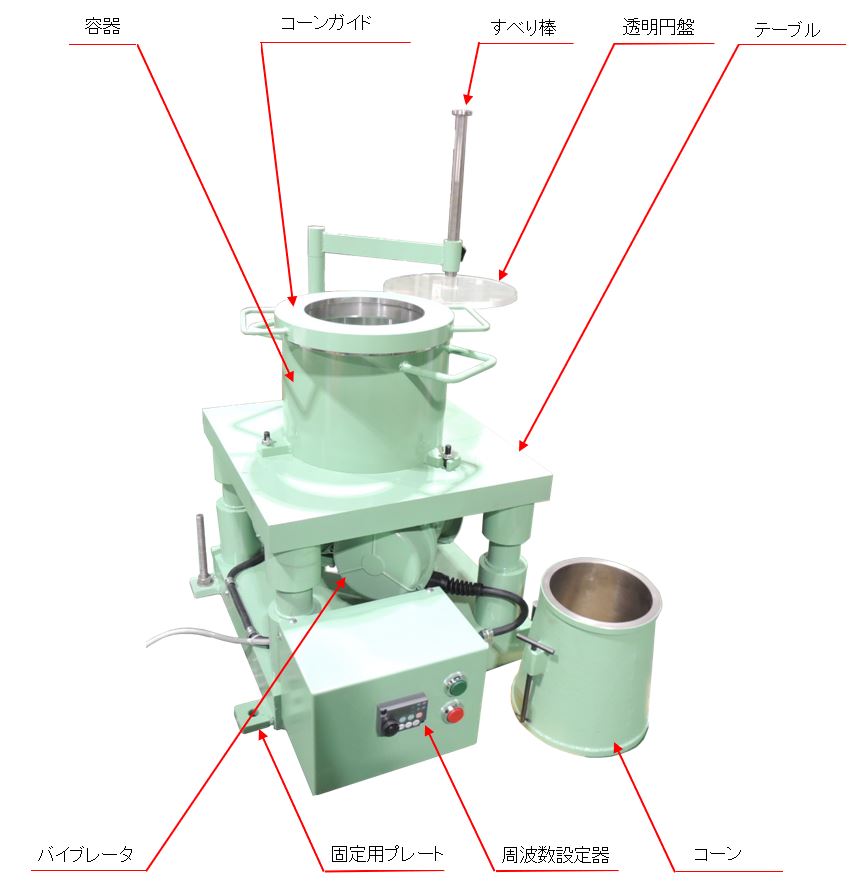

| 容器 | Aカップ（平底式） | |
| プロペラ | 約φ20 | |
